一、概述

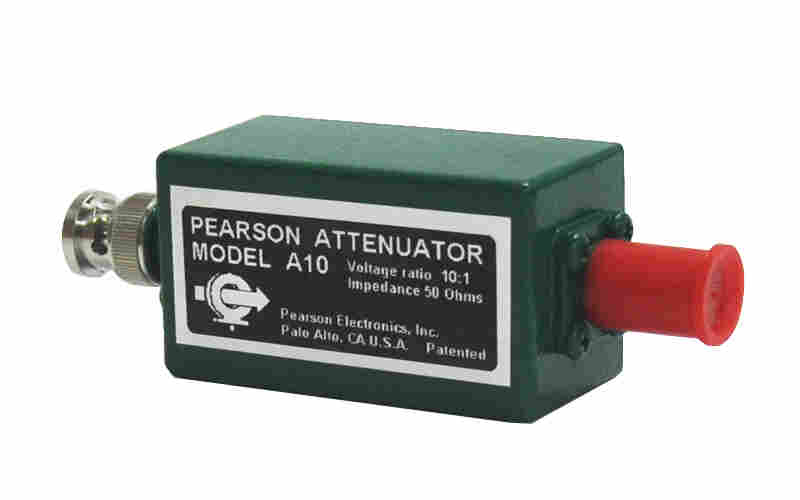

Pearson衰减器几乎可以与已知Pearson电流互感器一起使用，常用的衰减器型号为: Pearson A10,具有1:10的电压衰减比，可以将CT的输出电压衰减10倍，从而使得CT输出的完整波形得以保留。衰减器上的输入和输出是对称的，在输入输出端均采用50欧姆BNC连接头。
Pearson A10衰减器可用于已知标准皮尔逊电流探头(2093型除外)，用于降低信号输出电压乘以10。保留这些型号的额定值峰值。衰减器是对称的，可以选择任何一个方向使用。
二、技术参数
|
型号 |
A10 |
A5 |
A2 |
|
电压比 |
10:1(-20 dB) |
5:1(-14 dB) |
2:1(-6 dB) |
|
峰值电压 |
500V |
500V |
500V |
|
带宽 |
DC-100MHz |
DC-100MHz |
DC-70MHz |
|
中频 |
±1% |
±1% |
±1% |
|
接口类型 |
BNC |
BNC |
BNC |
三、关于脉冲电流互感
脉冲电流互感器是根据电磁感应原理，使被测电缆穿过空心线圈，当被测线缆的电流发生变化时，其周围产生的磁场也会发生变化，同时，空心线圈的磁通量产生变化，磁通量的变化就会使次级回路(互感器线圈) 产生电流。这样，就可以根据互感器的电信号测量出被测电缆的电流大小。脉冲电流互感器主要用于测量交流电流，高脉冲电流，浪涌电流等。
