探测器带有一路RS-485通信接口，采用Modbus-RTU协议。本手册主要介绍Modbus-RTU通信协议。RS485通信口应使用双绞线连接，一条总线*多可连接32台设备，在总线始端和末端可使用终端电阻进行连接。
功能码：告诉了被寻址到的终端执行何种功能。下表列出所支持的功能码，以及它们的意义和功能。
|
指令(Hex) |
Modbus描述 |
控制器指令描述 |
|
01 (0x01) |
读多个开关状态 |
读开出量（继电器）状态；读开入/开出量工作模式 读保护功能投入/退出；读报警/跳闸功能投入/退出； |
|
02 (0x02) |
读多个离散输入状态 |
读开入量状态；读报警、故障状态； |
|
05 (0x05) |
强制单个开关状态 |
置单个开出量（继电器）输出状态； |
|
06 (0x06) |
写单个寄存器 |
修改寄存器 保护模式 保护值时间等 |
|
03 (0x03) |
读多个保持寄存器 |
读保护整定参数、系统参数、起动参数等 读开入/开出功能配置信息 |
|
04 (0x04) |
读多个输入寄存器 |
读遥测量值（电压、电流、功率等）； 读SOE故障记录信息 |
数据码：包含了终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。这些数据的内容可能是数值、参考地址或者设置值。例如：功能码告诉终端读取一个寄存器，数据域则需要指明从哪个寄存器开始和读取个数据，而从机数据码回送内容则包含了数据长度和相应的数据。

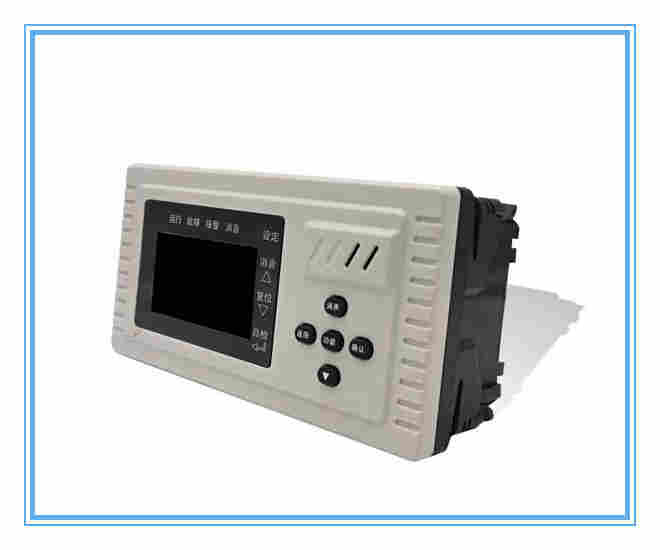

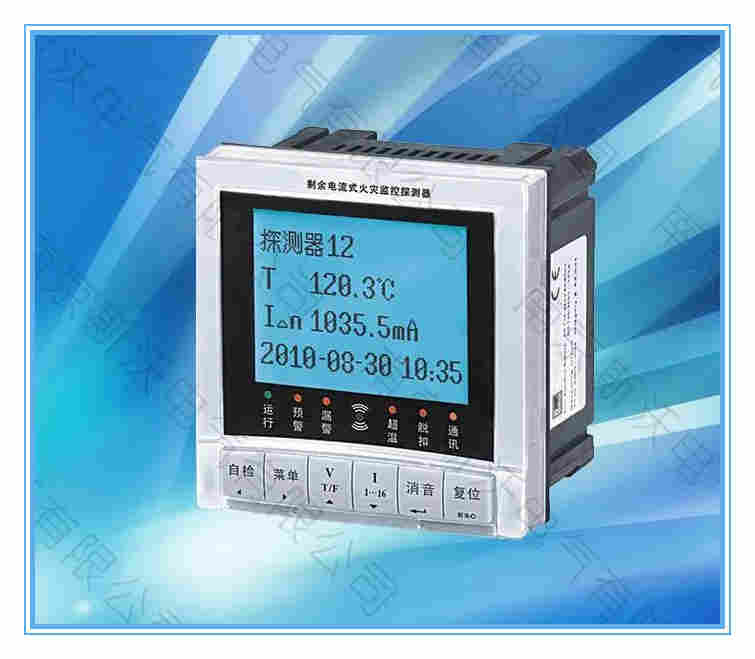

PDM-620剩余电流式火灾监控探测器特点
• 报警设置及提示：系统支持对剩余电流和温度报警值以及各类回路信息和状态进行远程设定。当回路发生报警时，系统发出声光报警信号，同时界面发出明显颜色变化，并自动进行详尽顺序的事件记录，事件记录保存期≥24个月，方便追溯。
采用双绞线RVSP-2x1.5mm2及多种抗干扰、防浪涌设计，通信稳定可靠，传输距离可达1200米.
1、两总线数据传输方式，低码速、率传输，稳定可靠。内置32位嵌入式ARM微处理器，确保控制器运行更加稳定、快捷。
保存和运输
产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T1546-1995《仪器仪表包装运输技术条件》规定运输和存贮。保存的地方应清洁，其环境温度应为-40~85℃，相对湿度不得过 85%，且在空气中不含有足以引起腐蚀的有害物质。
