电气火灾探测其实就是这么简单
【斯沃189钱2199工8062为您提供技术支持】 众所周知：凡是导线与导线、导线与开关、熔断器、仪表、电气设备等连接的地方都有接头，在接头的接触面上形成的电阻称为接触电阻。当有电流通过接头时会发热，这是正常现象。如果接头处理良好，接触电阻不大，则接头点的发热就很少，可以保持正常温度。如果接头中有杂质，连接不牢靠或其他原因使接头接触不良，造成接触部位的局部电阻过大，当电流通过接头时，就会在此处产生大量的热，形成高温，这种现象就是接触电阻过大。 在有较大电流通过的电气线路上，如果在某处出现接触电阻过大这种现象时，就会在接触电阻过大的局部范围内产生的热量，使金属变色甚至熔化，引起导线的绝缘层发生燃烧，并引燃烧附近的可燃物或导线上积落的粉尘、纤维等，从而造成火灾。

产品优势

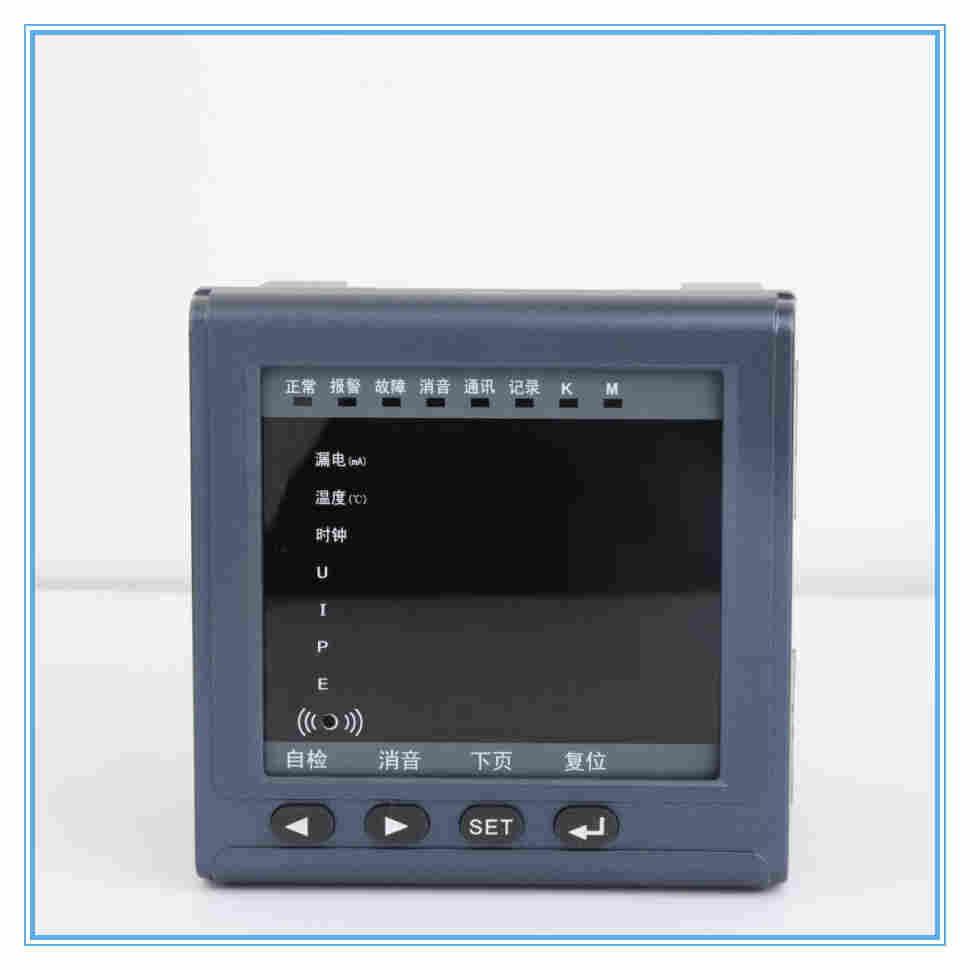

PMC-61M组合式电气火灾监控探测器与剩余电流互感器配合使用，可用于检测漏电、温度信息并反馈至电气火灾监控器；产品本身具有体积小巧、外形美观、安装便利、极低功耗等优点，使用无极性信号二总线，接线也非常方便；同时支持RQCode自动编码方式。
1）设计简洁美观；
2）侧出线设计，方便布线；
3）无极性信号二总线，方便施工布线，避免接线错误；
4）支持RQCode自动编码，省去现场繁琐操作；
系统设计原则
PMC-61M电气火灾监控系统是针对国内近年来电气火灾大幅上升的趋势研发的，集报警、监视、控制、管理功能于一体的计算机测控系统，该系统界面直观，易用性强，结构合理，可靠性高，功能性强，维护方便。
该系统可广泛应用于大型商场、生活小区、办公大楼、商场酒店、大型场所等区域用电防火的集中管理，该系统的使用，既提高了供电系统的连续性，又能把电气火灾消灭于萌芽状态，给各区域的安全用电提供了安全保障。电气火灾监控设备是电气火灾监控系统的核心，可以实时的显示被监控回路的各种工作状态，当系统出现（如：断路、欠压、剩余漏电、系统通讯等）异常时，监控设备将发出声、光报警信号，提醒工作人员进行检查，防止电气火灾的发生，并能显示和储存具体的内容。
PMC-61M剩余电流电气火灾监控系统功能
1、监控报警功能
2、【网络功能】系统自带4路标准RS485接口，可组网使用，1路与图形显示装置连接，3路与探测器连接。
3、【权限管理】可设定操作人员权限等级，一般权限操作人员可以进行界面查看系统实时状态、监控点的测量值、参数，可及进行自检、消音、复位等操作，查看实时报警信息与历史报警记录。管理员权限还可进行监控点的型号选择与设备投退、参数设置、系统设置。
4、【系统状态指示、故障功能】当监控系统出现主电（断路、欠压）或备电（断路、欠压）、剩余漏电、系统通讯等故障时，电气火灾监控设备能够及时显示故障类型及位置，并伴有声、光报警；
5、可作为电气火灾监控系统的集中机，整个系统*多可连接64台电气火灾监控设备。
PMC-61M故障分析
当被保护线路剩余电流达到报警设定值时，探测器应在30s内发出报警信号，点亮报警指示灯，非独立式探测器的报警指示应保持至与其相连的电气火灾监控设备复位，独立式探测器的报警指示应保持至手动复位。
探测器的报警值应设定在20mA~1000mA之间，在报警值设定范围内，报警值与设定值之差的值不应大于设定值的5%；具有实时显示剩余电流值功能探测器的显示误差不应大于5%。
非独立式探测器与外接的传感器之间的连接线发生断路或短路时，探测器应向与其连接的电气火灾监控设备传送故障信号。
探测器在报警时应发出声、光报警信号，并显示报警时的剩余电流值（仅适用于剩余电流式探测器）和传感器部位；报警声信号可手动消除，报警声信号手动消除后，应有消音指示，当再有其他报警信号输入时，报警声信号应能再启动。
采用外接剩余电流传感器的探测器，信号处理单元与其连接的剩余电流传感器间的连接线断路或短路时，探测器应能在100S内发出声、光故障信号；故障声信号与报警声信号应有明显区别；故障声信号应能手动消除；故障光信号应保持至故障状态恢复。
探测器可设有一组控制输出，在探测器报警时，控制输出应在3s内动作，控制输出的性能应符合制造商的规定。
探测器应能手动检查其音响器件、面板上所有指示灯和显示器的功能，自检期间探测器控制输出不应动作。
剩余电流电气火灾监控系统型号选择


项目名称：中法燕达
项目内容：中法燕达位于北京东燕郊，距北京门30公里，距北京机场25公里，投资约150亿人民币，分两期建设。 燕达作为三河市一家三级综合，同时也是市医保定点、新农合医保定点、环球救援定点。
我公司完成一期的设备供货。分为燕达住楼、燕达综合楼、燕达国宾大酒店，金色年华健康养护中心、宿舍楼。该项目选用我公司sw-fa系列电气火灾监控系统产品，由sw-fa电气火灾监控器、剩余电流传感器、温度，后台琴台主机组成。照明配电箱、动力配电箱、应急照明配电箱、配电室等重要进线回路，出线多回路均达到实时监测剩余电流值、温度值。实现漏电流预警、报警、温度限报警，本地、远程声光报警，显示当前故障、报警回路的地址，及时提醒值班人员，把可能的电气隐患及时处理，真正达到电气防火的目的。
本项目是我公司2009年供货调试交工，投入安全保护运行达6年之久。
