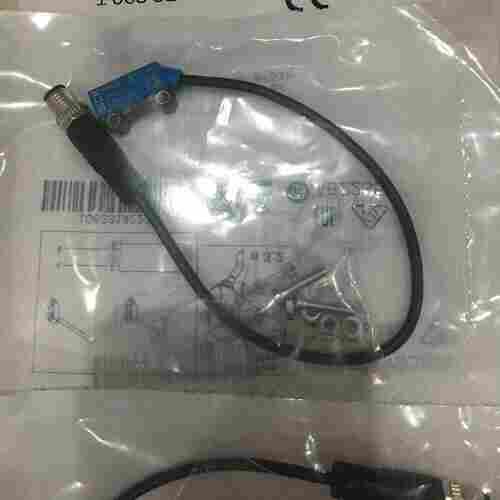

技术特性施克光电传感器WTB2S-2N1330
技术数据:
供电电压 10 V DC ... 30 V DC 1)
残余纹波 < 5 Vss 2)
电流消耗 20 mA 3)
开关量输出 NPN
光点尺寸（距离） Ø 3 mm (15 mm)
轴长 640 nm
设置 无
特殊应用 检测小型物体
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能
尺寸(宽 x 高 x 深) 7.7 mm x 21.8 mm x 13.5 mm
外壳形状（光束出口） 方形
开关距离 1 mm ... 36 mm 1)
感应距离 3 mm ... 30 mm 1)
背景遮蔽功能类型，大于 38 mm
开关类型 亮通
输出电流 Imax. ≤ 50 mA
响应时间 < 0.4 ms 4)
开关频率 1,200 Hz 5)
连接类型 电缆，3 芯, 2 m 6)
光源种类 可见红光
光源 PinPoint-LED 2)
为了控制旋转分度台的速度，可在力矩电机的驱动轴上直接安装电机反馈系统 SEK160，从而省去齿形皮带或联轴器等传动部件。SEK160 配备 HIPERFACE® 接口，因而可兼容所有常见的驱动系统。漫反射式光电传感器 W16 在各个工作站中检测板材叠并能可靠识别光亮表面。安装在机器人夹具上的微型光电传感器 W2S-2 完善了应用包。
在振动式螺旋输送机中，将细小部件作为散装物料进行分拣并放到正确位置，以便进一步自动深加工。为了使螺旋输送机的振动驱动器及与其相连的直线性输送带无需连续运行，必须测量散装物料的就位和转载情况。因此，超声波液位传感器 UM18-2 Pro 检测振动式螺旋输送机的装载情况。作为替代方案，也可以用带有背景抑制功能的微型光电传感器 WTB2S-2 或 WTB4-3，或用集成感应式接近传感器 IQ08 的钟摆式开关监控振动式螺旋输送机的装载情况。螺旋输送机根据测定的装载情况开动或关闭。
为了防止输送物拥堵并控制上游的振动式螺旋输送机，必须在分离带的不同的点上检查待运物料是否存在。坚固且便于校准的叉式传感器 WFL 可在此用于检测直线性输送带是否装满。而当狭小应用空间狭小时，微型光电传感器 W2S-2 是理想的选择。这种光电传感器的背景抑制功能减少了故障的发生。当对象为金属时，也可以备选地用感应式接近传感器 IH04 或 IM05 进行就位探测。
