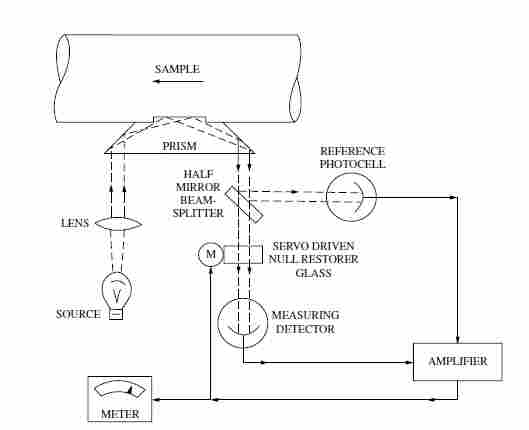

MPR E-Scan自带的LED光源发出一束平行光，MPR E-Scan自检测判断此光线光强，并通过增益电路提高LED灯电压，以补偿LED老化衰减，保证此LED光源光强稳定。此光强一致的光线经聚光镜聚光、棱镜反射面反射到棱镜和被测介质接触面，在此接触面，此束光线会发生全反射和折射变成两束光线，入射光线中入射角大于被测介质临界角的光线会发生全反射，入射角小于临界角的光线则折射进入被测介质。全反射回来的光线经棱镜另一反射面的反射，被MPR E-Scan传感器内的高分辨率CCD传感器接收住，在CCD传感器上，有反射光线照射到的像素会产生高电压，形成明场，没有被反射光线照射到的像素没有电压，形成暗场，
MPR E-Scan 通过判断此明暗场界限，判断被测介质的临界角，再根据折光指数已知且恒定的棱镜（蓝宝石）折光指数和计算公式，计算出被测介质的折光指数，并进一步按照被测介质和折光指数浓度良好的线性关系转换成相应质量浓度显示和输出。
因为只采用全反射回来的光束，不采用折射进被测介质的光束，所以MPR E-Scan检测液体浓度不受介质中气泡、悬浮颗粒、杂质的影响，检测精度高，稳定性好。
