参数分析倍加福P+F开关放大器KCD2-SOT-Ex1.LB
产品简介：
德国倍加福P+F开关放大器KCD2-SOT-Ex1.LB
-1通道隔离栅
-24 V 直流电源（电源轨）
-干接点或 NAMUR 输入
-2个无源晶体管输出
-可用作信号分配器（1 输入和 2 输出）
-可逆操作模式
-线路故障检测 (LFD)
-外壳宽度 12.5 毫米
-SIL 2 (SC 3) 符合。符合 IEC/EN 61508
一般规格：
信号类型 数字输入
功能安全相关参数
安全完整性等级 (SIL) 安全等级 2
系统能力（SC） SC 3
供应
联系 电源轨或端子 9+、10-
额定电压 19 ... 30 伏直流电

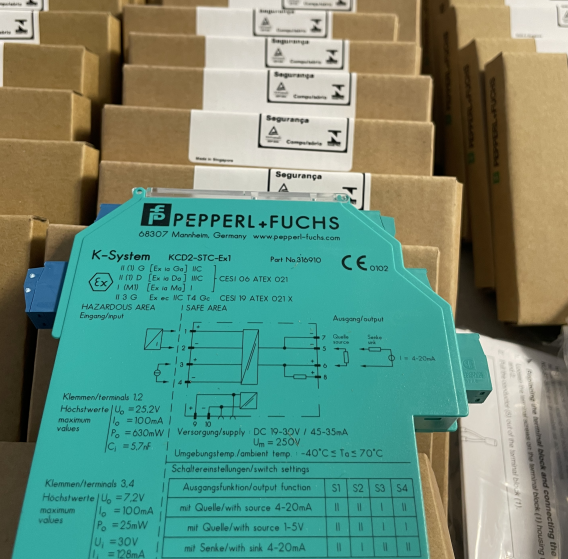

产品图片：
波纹 ≤ 10 %
额定电流 20 ... 15 毫安
功耗 ≤ 700 mW，包括输出中的大功耗
输入
连接端 场边
联系 端子 1+、2-
额定值 符合。符合 EN 60947-5-6 (NAMUR)
开路电压/短路电流 约 10 伏直流电 / 约 8毫安
开关点/开关滞后 1.2 ... 2.1 毫安 / 约。0.2毫安
线路故障检测 断线 I ≤ 0.1 mA , 短路 I ≥ 6.5 mA
脉冲/暂停比 分钟。100 微秒/分钟。100 微秒
输出
连接端 控制端
联系 输出 I：端子 5、6；输出 II：端子 7、8
额定电压 30 伏直流电
额定电流 50毫安
响应时间 ≤ 200 微秒
信号电平 1 信号：（外部电压）- 大 3 V 对于 50 mA
0 信号：阻塞输出（断态电流 ≤ 10 µA）
输出一 信号 ; 三极管
产出二 信号或错误信息；三极管
集体错误信息 电源轨
