SMC过滤减压阀AW20-02-2-B-X425
AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)
过滤器和减压阀一体化，可省空间、省配管
该减压阀内置能将出口侧压力快速排出的机构
系列 AW
压力表安装角度 无
压力表连接口径 1/8
使用流体 空气
环境温度及使用流体温度 -5～60 ℃
耐压试验压力 1.5 MPa
*使用压力 1 MPa
过滤精度 5 μm
杯体保护罩 准标准(钢带)
结构 溢流型
冷凝水贮留量 8 cm³
主体大小 20 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 - Rc
接管口径 02 1/4
可选项a - 无安装可选项
可选项b - 无自动排水器
可选项c - 无压力表，无设定螺母(面板安装用)
准标准a 2 0.05～0.85MPa设定，金属杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 X425 对应高压

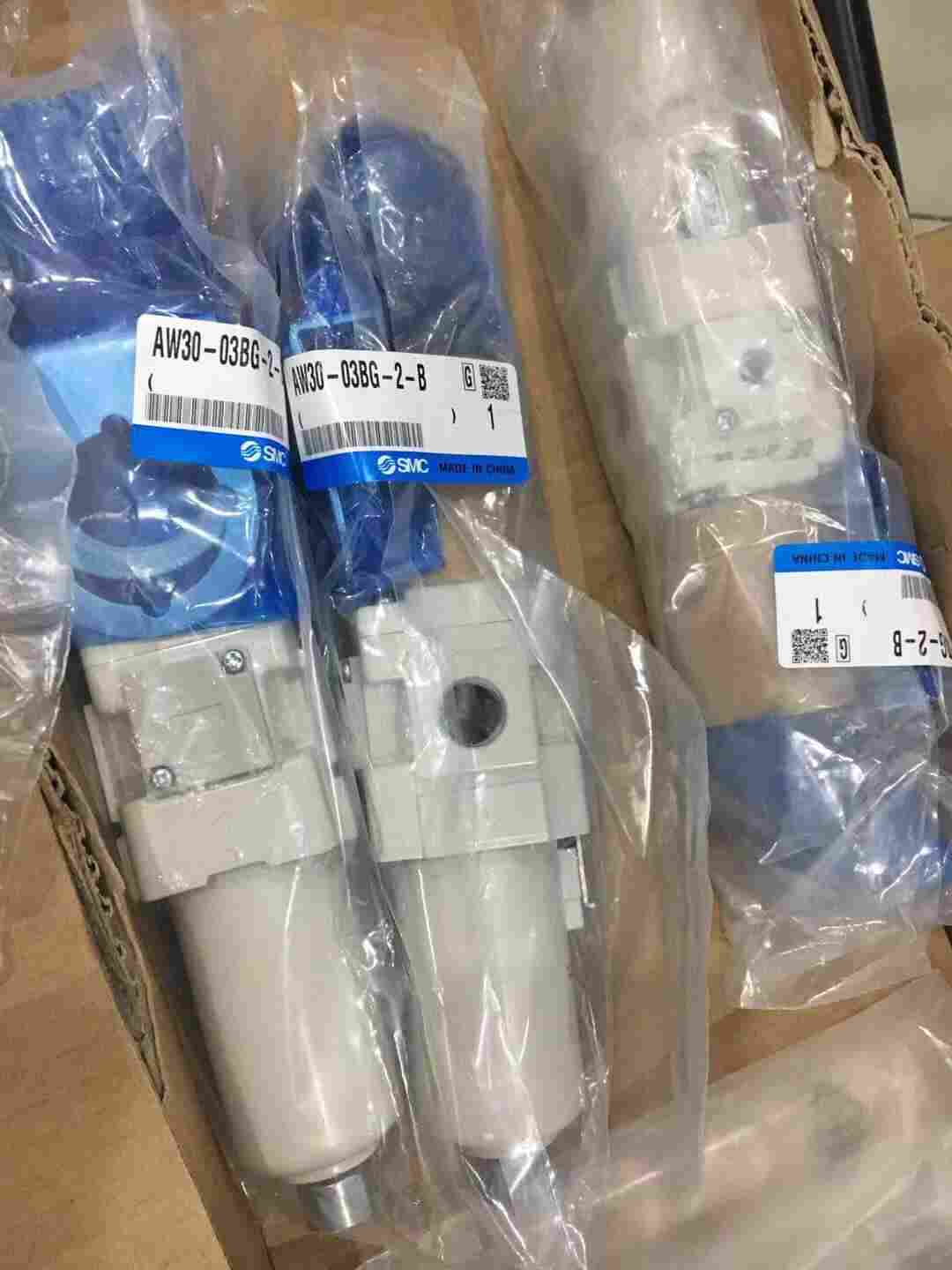

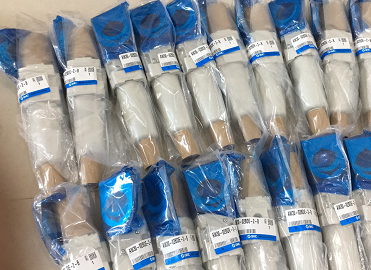

参考实物图
SMC滤减压阀可根据输出压力精度的要求选配高精度的精密减压阀；在使用过程中，压缩空气经过两级三段式过滤器去除压缩空气中的油、水、尘等杂质后，大大提高了减压阀膜片的使用寿命和调节压力的精密度；由于过滤元件使用寿命较长，在维护上可单独对过滤元件、减压元件进行修复，无需整体更换，大大节约成本。
过滤减压阀采用滚动式膜片，当输入端压力波动时，减压阀膜片自动作出调整，使压力平稳的输出，保证压力稳定。
过滤减压阀在操作介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
SMC过滤减压阀安装要求：
减压阀的安装应在供水管网试压、冲洗合格后进减压阀行。检查数量：全数检查。检查方法：检查管道试压及冲洗记录。
减压阀安装前应检查：其规格型号应与设计相符；阀外控制管路及导向阀各连接件不应有松动；外观应无机械损伤，并应清除阀内异物。检查数量：全数检查。检查方法：对照图纸，观察检查和手扳检查。
减压阀水流方向应与供水管网水流一致。检查数量：全数检查。检查方法：观察检查。
应在进水侧安装过滤器，并宜在其前后安装控制阀。检查数量：全数检查。检查方法：观察检查。
可调式减压阀宜水平安装，阀盖应向上。检查数量：全数检查。检查方法：观察检查。
