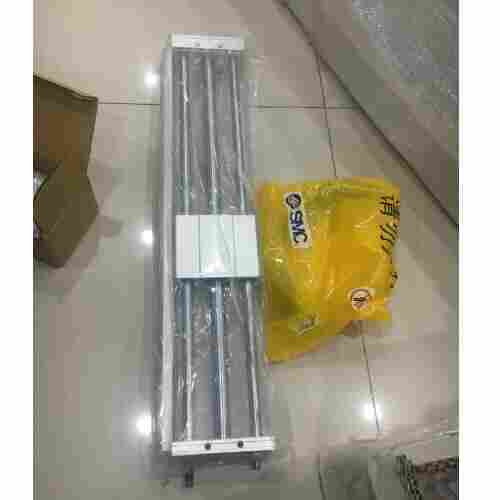

技术细节SMC无杆气缸CY3R25-400-M9BL
特点参数:
气缸两边都是空心的,活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件),它对清洁度要求蛮高的,磁耦无杆气缸经常要拆下来用汽油清洗,这与它的工作环境有关。
无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，动作靠进气。
磁耦式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故使用没那么广泛，其负载质量的大小需查找其质量与速度的特性曲线。故机械式用的比较多
活塞通过磁力带动缸体外部的移动体做同步移动。它的工作原理是:在活塞上安装一组高强磁性的*磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。气缸活塞的推力必须与磁环的吸力相适应。
缓冲形式 橡胶缓冲
配管连接口径 1/8
保证耐压力 1.05 MPa
环境温度 -10～60℃
给油 不给油式
行程长度允许差 0～+1.4 mm
使用活塞速度 50～500 mm/s
安装方式 水平安装 / 倾斜安装 / 垂直安装
使用压力 0.15 MPa
使用压力 0.7 MPa
