产品简介
便携式金相显微镜又名现场金相显微镜。由于其进行检测时不会破坏工件，能保证工件的完整性，从而广泛适用于航空、机械、车辆、、冶金、轧辊、锅炉及压力容器的制造及检验，石油化工、铁路、造船、电厂、设备安装、大型模具、检测、质量、理化试验室等行业应用。还可应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
功能介绍
LM20是一系列*用于现场观察、分析的金相显微镜。
采用标准195光学系统，配置平场消色差金相物镜；
视野范围大，视场背景均匀，成像分辨率高、质量清晰，眼点高，观察更舒适；
采用3W高还原真彩LED光源，支持适配器、充电宝、手机（反充）、车载供电等设备供电；
采用粗微动同轴调焦机构，满足*对金相显微镜所制定的行业标准，两级差速手轮，实现对目标的快速和*对焦功能；
摄像头可与观察筒同时观察，通过智能手机、平板电脑等智能设备同步成像；
可选配数码摄像装置（工业相机）、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
适用场合∶工厂检测检验、野外金属观察、锅炉表面检测，教学实验教室等；
应用范围:金属、矿产、陶瓷、电子等。
产品参数
|
放大倍数范围 |
40×～1000× |
|
目镜 |
10×大视野、高眼点平场目镜，视场数Φ20（单位：mm） |
|
物镜 |
有限远平场物镜：4×/10×/20×/40×/50×/100×（Dry） |
|
观察筒 |
目镜观察筒与摄像头同时观察 |
|
物镜转换器 |
单孔/三孔转换器可选 |
|
粗微调焦装置 |
粗微同轴调焦，粗调行程30mm，微调每圈0.2mm，格值2µm，粗调带松紧调节 |
|
XY移动台 |
带开关磁力底座，三层机械移动台，吸力达125KG |
|
光源电气 |
3W真彩LED，适配器、充电宝、手机（反充）、车载供电等设备供电 |
|
摄像接口 |
可调C-MOUNT适配器接口 |
|
数码摄像系统 |
可配置摄像装置（CMOS/CCD工业相机等）及软件系统 |
|
数码照相装置 |
可配置CANON、NIKON、OLYMPUS等多种数码相机 |
|
金相分析系统 |
普及型显微软件、*金相分析评级软件等可选 |
|
仪器重量 |
净重：3kg 毛重：8kg（标配机、提手箱、纸箱） |
|
仪器尺寸 |
仪器尺寸：24（高）*22*22 包装尺寸：38*45*26（单位：cm） |
产品型号
名称
LM20-1
LM20-2
LM20-3
LM20-4
LM20-5
主机（3WLED)
粗微同轴调焦机构
WF10×/18mm 平场目镜
WF10×/20mm 高眼点平场目镜
○
○
WF12.5X 目镜
○
○
单孔物镜接口
3孔倾角转换器
有限远平场金相物镜4×
○
○
○
○
○
有限远平场物镜10×
有限远平场物镜20×
○
有限远平场物镜40×
有限远平场金相物镜10×
有限远平场金相物镜20×
有限远平场金相物镜40×
有限远平场金相物镜50×
○
○
○
○
○
有限远平场金相物镜100×
○
○
○
○
○
XY移动台带开关磁力底座
○
三通摄像接口
○
DC电源
5000MA充电宝
○
产品说明书
数码CCD 500万
WIFI数码CCD 500万
金相评级软件
打磨抛光设备
○
○
包装纸箱
泡沫包装
符号“”为标准配置部件 “○”为选配部件

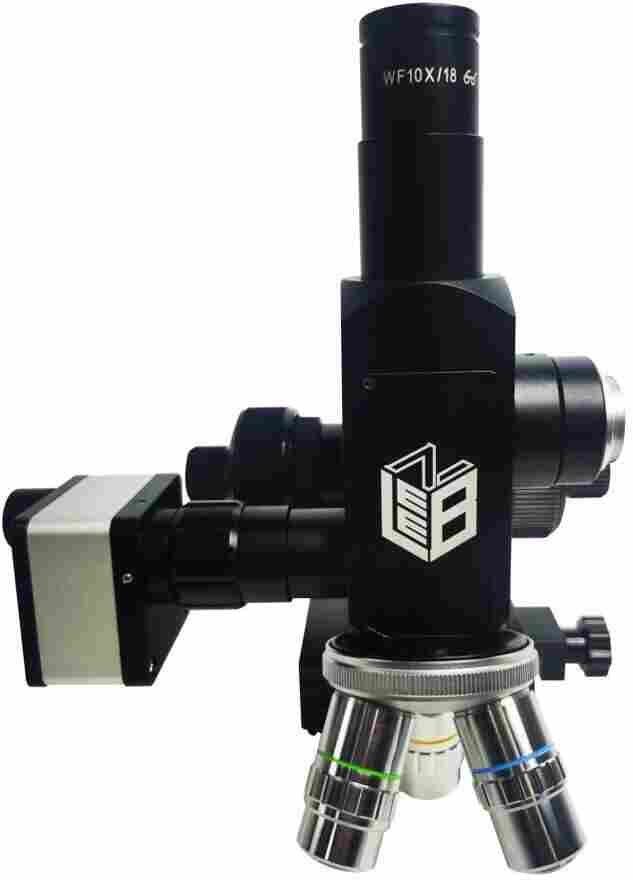

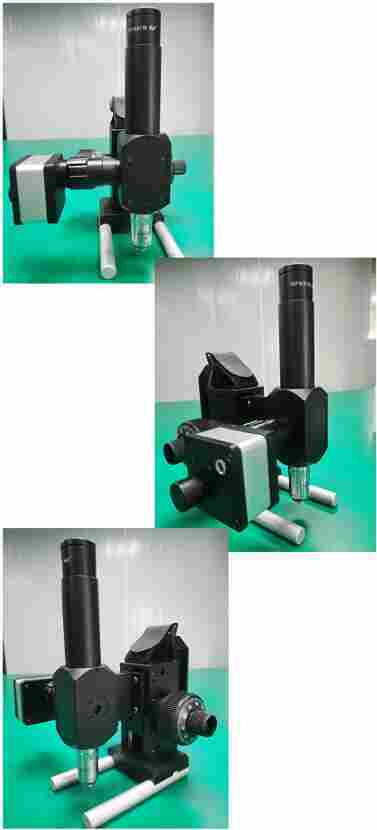

产品展示
