产品概述

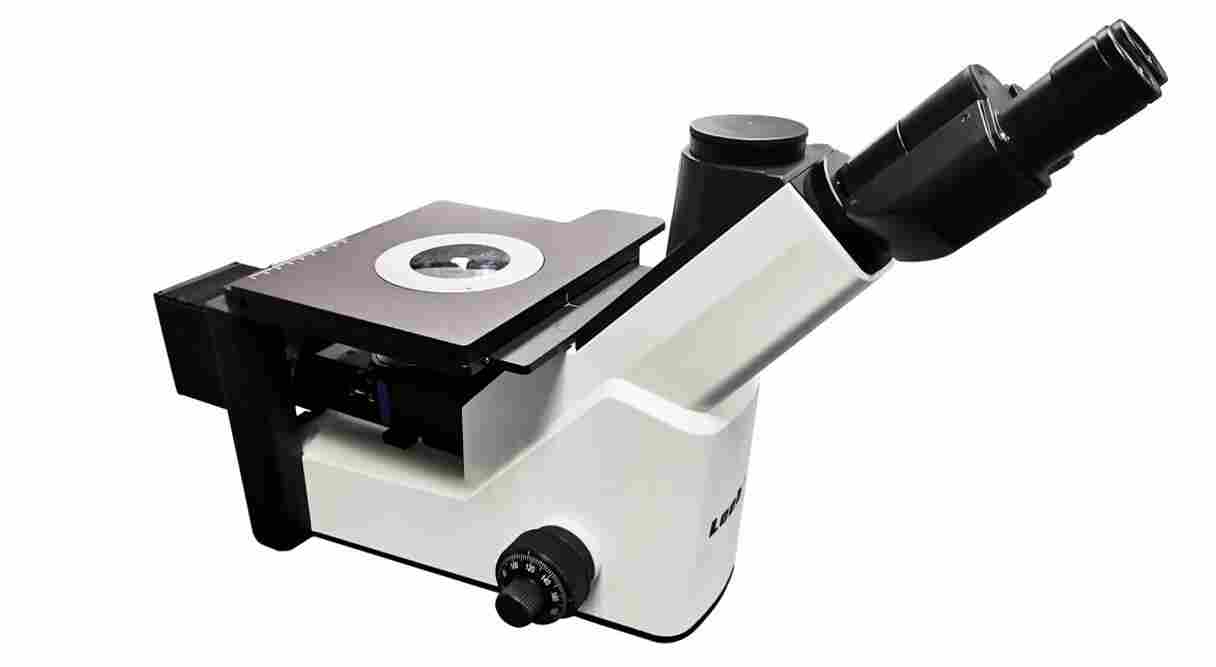

LM-4XC Plus 型倒置金相显微镜，具有明场、偏光（选配）观察方式，视野范围大，分辨率高。科勒照明系统，光源采用30W卤素灯或5W长寿命LED灯；电气采用DC6V低电压输入设计使用安全可靠。外形符合人机工程学设计，美观大方，操作简便、舒适。该机型可选配数码工业相机、金相评级软件，及其他附件，适应多种情况观察使用。

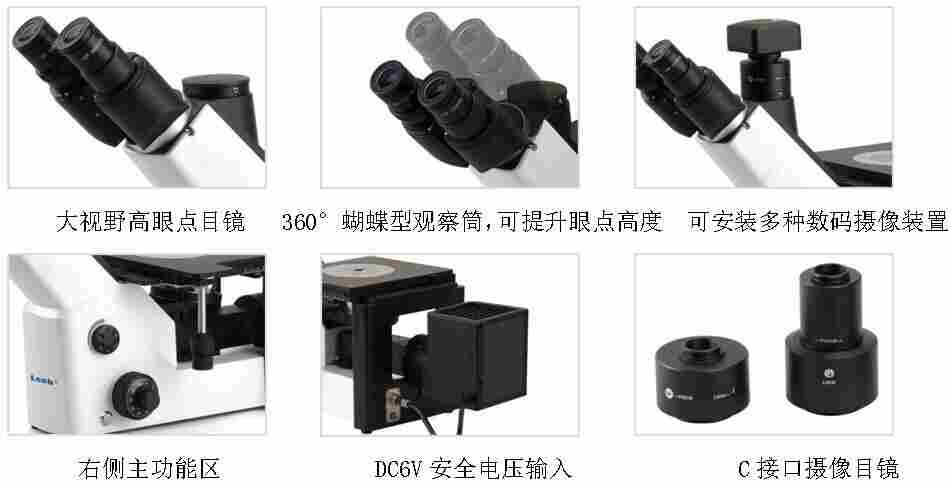

功能介绍
采用无限远光学系统设计，平场消色差金相物镜，大视野、高眼点，分辨率高、成像质量清晰；
科勒照明系统，视场背景均匀舒适；
照明光源使用6V30W卤素灯或5W长寿命LED，电气采用安全DC6V低压输入；
外形设计美观，符合人机工程学原理，低手位操作、右手主功能区；
双目观察筒可360°翻转调整，以适应不同身高需求，操作简便、不易疲劳；
可选配数码摄像装置（工业相机)、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
参数介绍
|
型号 |
LM-4XC Plus |
|
光学系统 |
LIOS无限远消色差校正光学系统 |
|
放大倍数范围 |
50×～1000× |
|
目镜 |
10X大视野、高眼点平场目镜，视场数Φ20（单位：mm） |
|
物镜 |
无限远平场消色差金相物镜：4×/10×/20×/40× |
|
可选长工作距离无限远平场物镜：5×/10×/20×/50×/80×/100×（Dry） |
|
|
观察筒 |
三目观察筒，45°倾斜，瞳距调节48-76mm；70%观察，同时30%摄影 |
|
物镜转换器 |
五孔转换器 |
|
粗微调焦装置 |
粗微同轴调焦，粗调行程12mm，微调每圈0.2mm，格值2µm，粗调带松紧调节 |
|
载物台 |
三层机械移动载物台，面积210×180mm，移动范围50×50mm，游标刻度0.1mm |
|
光源电气 |
6V/30W卤素灯，主机安全低压直流输入：6V5A，适配器宽电压输入：100V～240V |
|
照明装置 |
反射科勒照明光学系统（可配置蓝、绿、黄、灰滤色片和磨砂玻璃片） |
|
偏光装置(选) |
起偏器，检偏器 |
|
摄像接口 |
1×/0.75×/0.5×C-Mount接口 |
|
数码摄像装置 |
可配置通用C接口数码摄像装置及软件系统 |
|
数码照相装置 |
可配置CANON、NIKON、OLYMPUS等多种数码相机 |
|
金相分析系统 |
*金相分析评级软件 |
|
仪器重量 |
净重：11kg 毛重：14kg |
|
仪器尺寸 |
仪器尺寸：68*38*28 包装尺寸：65*51*35 （单位：cm） |
应用场景
本仪器可用于工厂检测检验、实验室研究、教学实验教室等；用于观察金属、矿产、陶瓷、电子等。
标准配置
名称
LM-4XC
Plus I
LM-4XC
Plus II
主机（6V30W)
转轴目镜观察筒
WF10×/20mm 10×大视野高眼点目镜
WF10×/20mm 10×大视野高眼点可调视度分划目镜
○
○
5孔小倾角转换器
无限远平场金相物镜4× NA=0.10 WD=19.37
无限远平场金相物镜10× NA=0.25 WD=15.86
无限远平场金相物镜20× NA=0.4 WD=1.04
无限远平场金相物镜40× NA=0.65 WD=0.67
无限远长距平场金相物镜5× NA=0.15 WD=15
无限远长距平场金相物镜10× NA=0.25 WD=10.7
无限远长距平场金相物镜20× NA=0.4 WD=11.9
无限远长距平场金相物镜50× NA=0.75 WD=3
无限远长距平场金相物镜80× NA=0.8 WD=2.73
○
○
无限远长距平场金相物镜100×（干） NA=0.9 WD=1.1
○
○
机械平台：210mm×180mm，行程50mm×50mm
φ110mm水滴载物片
25×58腰型载物片
○
○
压簧片组
○
○
倒置金相照明装置
起偏器
○
○
检偏器
○
○
6V
30W灯箱
6V
30W卤钨灯
φ34滤色片座
φ34蓝色滤片
φ34绿色滤片
○
○
φ34黄色滤片
○
○
φ34灰色滤片
○
○
0.5×摄像接筒
0.75×摄像接筒（C接口)
○
○
1×摄像接筒（C接口)
○
○
3C电源适配器（含电源线）
防尘罩(中性）
LM说明书
内六角扳手1.5
内六角扳手2.5
内六角扳手3
包装纸箱
泡沫包装
符号“”为标准配置部件 “○”为选配部件
|
|
物 镜 |
数字孔径N.A. |
工作距离 |
配置 |
|
长工作距 无 限 远 平场物镜 |
LPL 5× |
0.12 |
21.5 |
|
|
LPL 10× |
0.25 |
16 |
|
|
|
LPL 20× |
0.40 |
9.3 |
|
|
|
LPL 50× |
0.55 |
6.3 |
|
|
|
LPL 80× |
0.80 |
2.73 |
○ |
|
|
LPL100×（Dry） |
0.80 |
2.9 |
○ |
注：“”为标配，“○”为选配
