产品概述
7吋彩屏显示，高灵敏度触摸屏操作，可以和电脑通讯，实现电脑自动控制高清光学系统，自动转塔式的物镜和压头可自动切换定位准确，光源亮度可以10级调节，带硬度值转换功能，硬度上下公差判断，菜单式结构，试验过程自动化，操作简便，对角线长度D1和D2编码器输入，减少读数误差，测试结果和数据处理，USB数据一键导出，EXCEL格式报告，一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
主要功能介绍
7吋彩屏显示，高灵敏度触摸屏操作；
菜单式结构，试验过程自动化,操作简便;
高清光学系统 光源亮度可以10级调节;
带硬度值转换功能，硬度上下公差判断;
对角线长度D1和D2编码器输入，减少人为读数误差;
物镜与压头可自动切换,定位准确;
可以和电脑通讯，实现电脑自动控制
测试结果和数据处理，RS232一键导出，EXCEL格式。
应用范围
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。
型号
402MVCS-Y
试验力gf
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
*小测量单位
0.03125μm
测量范围
0-3000HV
测量精度
适合或高于GB/T4340.2 （见附表一）
放大倍数
100X（观察,）400X（测量）
加荷方式
自动（加荷、保荷、卸荷）
数据输出
USB
保荷时间
5-60秒可调
仪器尺寸（长×宽×高）
405×290×480mm
仪器重量
约40Kg
试件*高度
90mm
压头中心到内壁距离
120mm
转换标尺
GB,ISO,ASTM
电源
AC220V±5%，50~60Hz
执行标准
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384
JJG151规程
X-Y试台
尺寸:100×100
mm *移动: 25×25mm *小位移数：0.01mm
选配件
CCD摄像测量系统、努氏压头、细丝夹持台、RS232上下位机实时通讯、电动XY平台

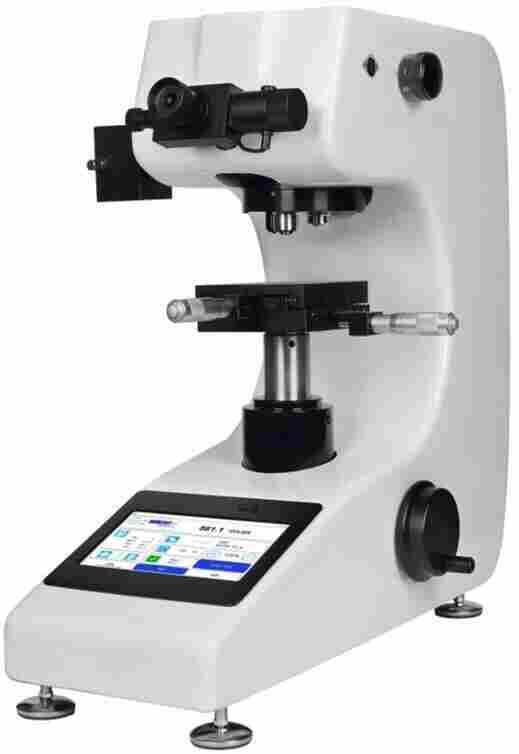

硬度计主机外形

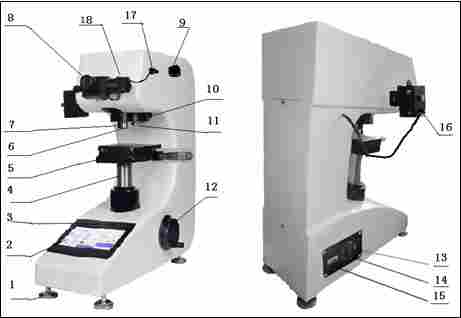

硬度计外形
1.水平螺钉
2显示屏
3.USB
4.升降螺杆
5. 十字试台
6. 压头
7.
10X物镜
8测微目镜
9. 变换手轮
10. 转塔
11.
40X物镜
12. 调焦手轮
13. 电源开关
14. 电源插座
15.
RS232
16. 灯室
17.编码器接头
18．测量按钮

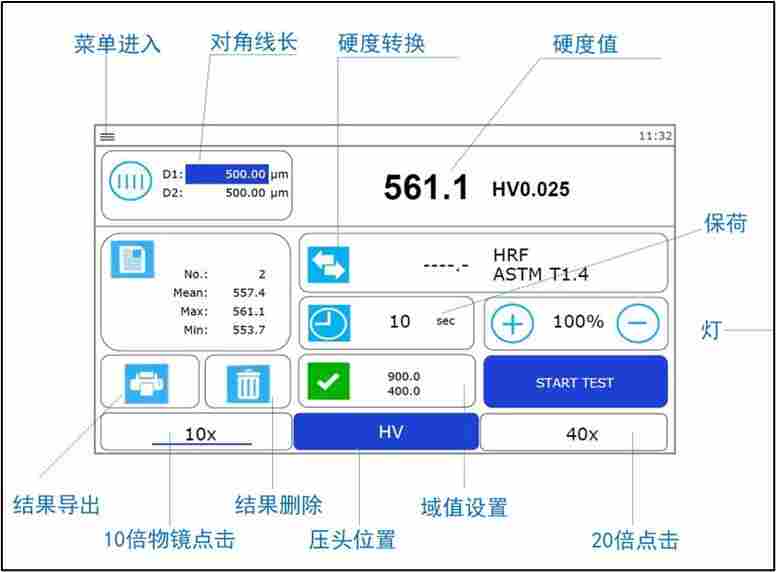

操作面板
硬度计符合标准
GB/T4340.2-1999
GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验
ISO
6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准
ASTM
E384-17 材料的努氏和维氏硬度标准试验方法
JJG151
- 金属维氏硬度计规程

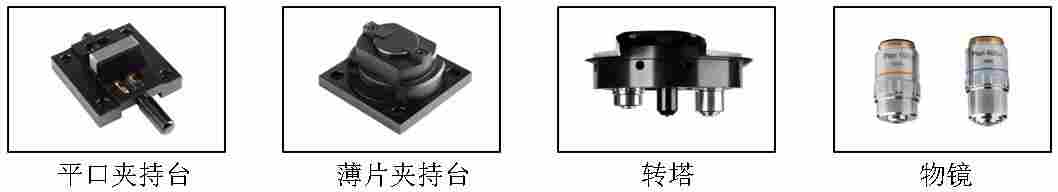

标准配置
名称
数量
名称
数量
仪器主机
1台
物镜40x、10x，
各1只
维氏压头
1只
砝码
6只
十字工作台
1个
砝码杆
1个
薄片夹持台
1个
外接电源线
1根
平口夹持台
1个
10x数字式测微目镜
1只
水平仪
1个
显微维氏硬度块（HV1、HV0.2）
各一块
GB/T4340.1-1999
GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法
