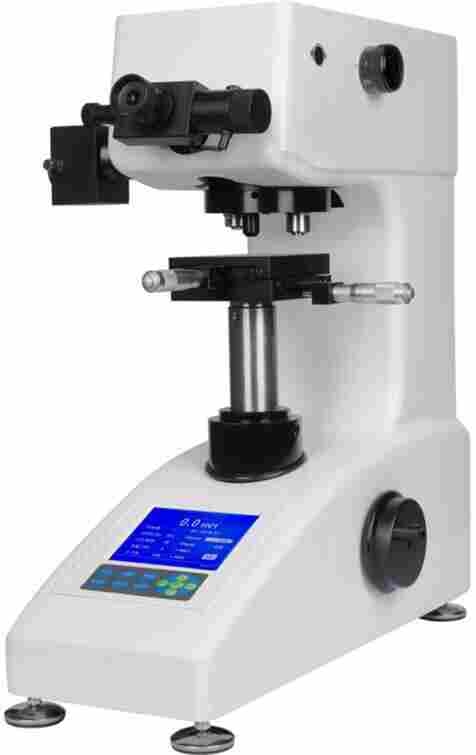

产品介绍
5.1吋大屏LCD显示，菜单式结构，操作简便，高清光学系统，光源亮度可以20级调节，带硬度值转换功能，硬度上下公差判断，对角线长度D1和D2编码器输入，减少人为读数误差；定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
功能介绍
5.1吋大屏LCD显示，菜单式结构，操作简便;
高清光学系统，光源亮度可以20级调节;
带硬度值转换功能，硬度上下公差判断;
对角线长度D1和D2编码器输入，减少人为读数误差;
定位准确;
测试结果和数据处理，可通过打印机输出。
应用范围
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。

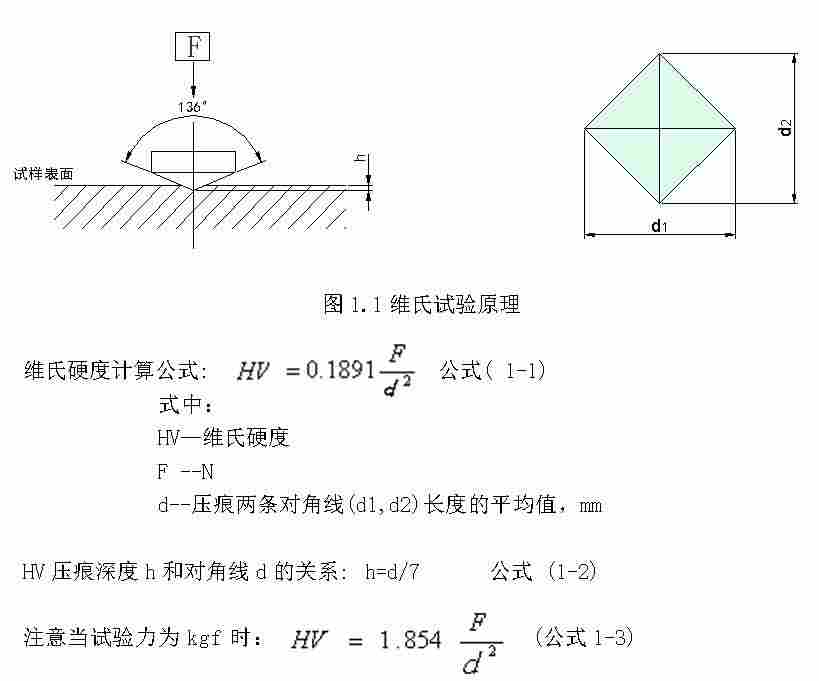

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。
仪器参数
|
型号 |
401MVDS-Y |
|
试验力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
*小测量单位 |
0.03125μm |
|
测量范围 |
0-3000HV |
|
测量精度 |
适合或高于GB/T4340.2 （见附表一） |
|
放大倍数 |
100X（观察,）400X（测量） |
|
加荷方式 |
自动（加荷、保荷、卸荷） |
|
数据输出 |
LCD显示读出 |
|
保荷时间 |
5-60秒可调 |
|
仪器尺寸（长×宽×高） |
405×290×480mm |
|
仪器重量 |
约40Kg |
|
试件*高度 |
90mm |
|
压头中心到内壁距离 |
120mm |
|
打印机 |
内置热敏打印机 |
|
转换标尺 |
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151规程 |
|
X-Y试台 |
尺寸:100×100 mm *移动: 25×25mm *小位移数：0.01mm |
|
选配件 |
CCD摄像测量系统、努氏压头、细丝夹持台 |

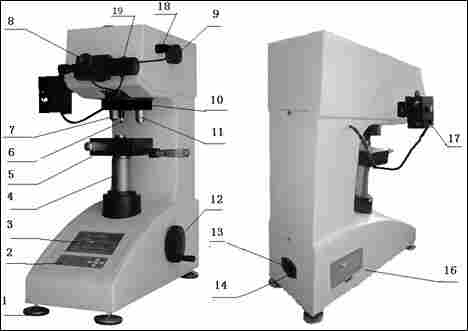

硬度计外形
硬度计外形
1.水平螺钉
2操作按键
3.显示屏
4.升降螺杆
5. 十字试台
6. 压头
7.
10X物镜
8测微目镜
9. 变换手轮
10. 转塔
11.
40X物镜
12. 调焦手轮
13. 电源开关
14. 电源插座
15.
16. 打印机
17.灯室
18．编码器接头
19. 测量按钮

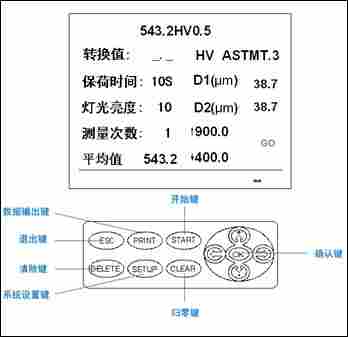

操作面板
打印机
硬度计机身上配有一台热敏打印机。
当硬度计的电源打开时，电源指示灯将被点亮；缺纸指示灯点闪烁时，打印纸已用完，请予更换。
更换打印纸：
打印纸规格热敏纸卷，纸宽 57.5±0.5 mm
内装纸卷，外径小于 φ35 mm，
纸厚 0.065 mm，纸质 53-64 g/m2
硬度计符合标准
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验
ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准
ASTM E384-17 材料的努氏和维氏硬度标准试验方法
JJG151 - 金属维氏硬度计规程

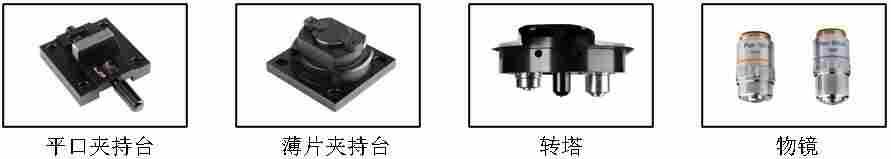

标准配置
名称
数量
名称
数量
仪器主机
1台
物镜40x、10x，
各1只
维氏压头
1只
砝码
6只
十字工作台
1个
砝码杆
1个
薄片夹持台
1个
外接电源线
1根
平口夹持台
1个
10x数字式测微目镜
1只
水平仪
1个
显微维氏硬度块（HV1、HV0.2）
各一块
