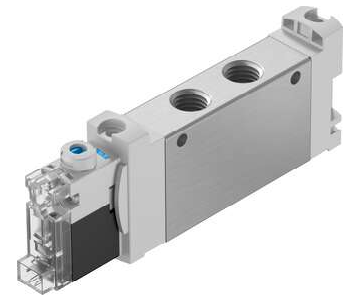

德国FESTO费斯托电磁阀功能VUVG-LK14-M52-AT-G18-1H2L-S
小型通用阀
通过电气连接板 (E-Box) 实现连接技术
基于规格，具有非常高的流量
电磁阀
VUVG-LK14-M52-AT-G18-1H2L-S
8042563
GTIN: 4
阀功能 两位五通，单稳态
驱动方式 电控
阀尺寸 14 mm
标准标称流量 660 l/min
工作气口 G1/8
工作电压 24V DC
工作压力 0.25 MPa ... 0.7 MPa
工作压力 2.5 bar ... 7 bar
结构特点 活塞滑轨，带密封圈
复位类型 气动弹簧
c UL us - (OL)
证书签发机构 UL MH19482
防护等级 IP40
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00992908
搭接 正重叠
信号状态显示器 LED
*开关频率 2 Hz
关闭时间 24 ms
打开时间 14 ms
持续通电率 *
0 信号的*正向测试脉冲 1600 µs
信号为 1 的*负向测试脉冲 3000 µs
线圈的特性参数 24 V DC: 0.8 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准
耐冲击性 冲击测试，严重性等级 1，符合 FN 942017-5 和 EN 60068-2-27 标准
耐腐蚀等级 CRC 0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364 区域 III
介质温度 -5 °C ... 50 °C
先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度 -5 °C ... 50 °C
产品重量 65 g
电气接口 2 针
插头型式 H，水平接口
插头
安装方式 在气路板上
带通孔
气接口，气口 2 G1/8
气接口，气口 4 G1/8
材料说明 RoHS 合规
密封件材料 HNBR
NBR
外壳材料 精制铝合金
