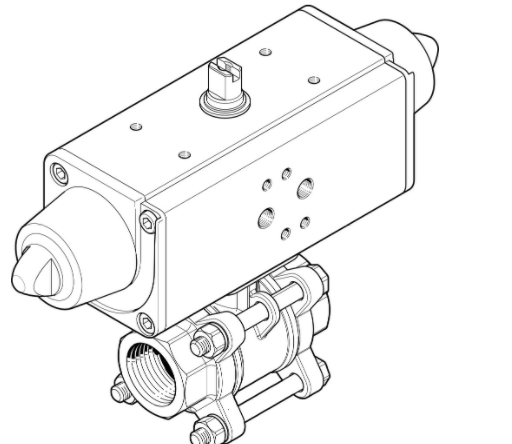

使用特点费斯托FESTO球阀驱动单元
VZBA-1/2-GG-63-T-22-F0304-V4V4T-PS15-R-90-4-C
1758071
FEST0球阀和球阀驱动单元的用途与特点:
其用途是一种直角回转结构，它与阀门]定位器配套使用，可实现比例调节; v型阀芯总线适用于各种调节场合，FESTO
球阀和球阀驱动单元具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。FESTO球阀和球阀驱动单元适用于控制气体、蒸汽、液体
等介质。特点是一-种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有- -个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极
好的灵敏度和感应速度;强的剪切能力。
FEST0球阀和球阀驱动单元采，用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲
臂、气缸体、气缸轴、活塞、连杆、万向轴。
FESTO球阀和球阀驱动单元的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调
节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。FESTO球阀和球阀驱动单元控制简单、反应快速、且本质安全，不需另外
再采取防爆措施。FESTO球阀和球阀驱动单元气动调节阀是以压缩空气为动力，实现开关量或比例式调节，以气缸为执行器，接收工业自动化控制系统的控制信号来
完成调节管道介质的流量、压力、温度等各种工艺参数。
球阀驱动单元
技术参数
结构特点
两通型球阀
摆动气缸
驱动方式
气动
安装位置
可选
安装方式
管式安装
过程阀连接
Rp1/2
开关位置指示器
插槽方向 = 流向
公称通径 DN
15
工作压力
6 bar ... 8.4 bar
标称压力 PN
63
符号
00992011
中等
压缩空气，符合 ISO 8573-1:2010 [-:-:-]
惰性气体
水 – 无水蒸气
中性流体
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
介质温度
-10 °C ... 200 °C
环境温度
-10 °C ... 80 °C
流量 Kv
19.4 m³/h
组件*表面温度
TX
防爆装配
IIC、IIIC
材料说明
RoHS 合规
油漆湿润缺陷物质（PWIS）符合性
VDMA24364 区域 III
外壳材料
高合金不锈钢
外壳物料编号
1.4408
密封件材料
PTFE
加强型聚四氟乙烯
滚珠材料
高合金不锈钢
滚珠的物料编号
1.4408
轴材料
高合金不锈钢
编号轴材料
1.4401
产品重量
2000 g
防爆
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
防爆环境温度
-10°C <= Ta <= +60°C
耐腐蚀等级 CRC
3 - 高耐腐蚀能力
