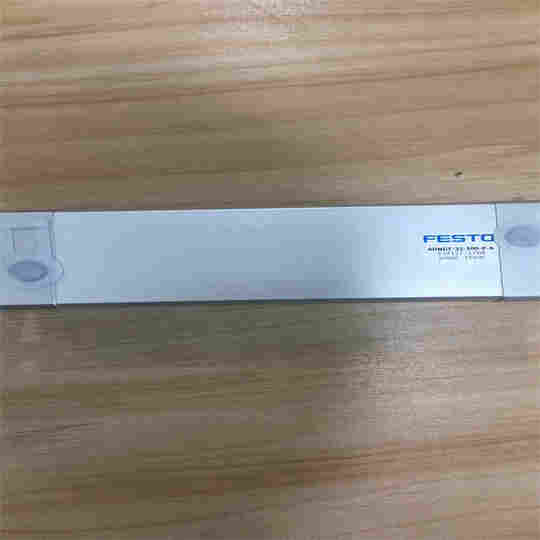

重点介绍紧凑型费斯托气缸ADNGF-32-20-P-A
FESTO紧凑型气缸停止的位置数多且控制精度高。-般电缸有低端与之分,低端产品的停止位置有3、5、16、 64个等,根据公
司不同而有变化;产品则更是可以达到几百甚上千个位置。在精度方面，电缸也具有的优势，定位精度可达0.05mm,以常常应
于电子将体等精密的行业。
FESTO紧凑型气缸的定位精度是非常高的，整个设备的刚度增加，其活塞杆不回转,这样在进行使用时会更加的方便，为了提
高气缸的定位精度,附带制动机构和伺服系统的气缸应用越来越普遍。带伺服系统的气缸，即使供气压力和负的载荷变化,何
获得+0. 1mm的定位精度。
技术参数
行程
20 mm
活塞直径
32 mm
基于标准
ISO 21287
缓冲
两端带弹性缓冲环/垫
安装位置
可选
结构特点
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
扭矩/导向保护
带联接板的导向杆
工作压力
0.1 MPa ... 1 MPa
工作压力
1 bar ... 10 bar
材料说明
RoHS 合规
盖子材料
铝
阳极氧化处理
密封件材料
TPE-U(PUR)
活塞杆材料
高合金钢
缸筒材料
精制铝合金
光滑阳极氧化处理
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
环境温度
-20 °C ... 80 °C
端位的冲击能量
0.4 J
6 bar 时的理论力值，返回行程
415 N
6 bar 时的理论力值，前进行程
483 N
0 mm 行程的移动质量
122 g
每 10 mm 行程的额外移动质量
17 g
0 mm 行程的基本重量
327 g
每 10 m 行程的附加重量
38 g
气动接口
G1/8
