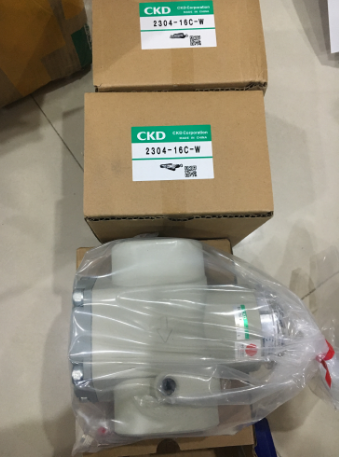

日本CKD喜开理刻度盘空气减压阀2304-16C-W原装销售
带调整压力方便的刻度盘。可控制大流量。
接管口径：Rc1/4 ～ Rc2
内先导式结构，轻松调整压力
碟形弹簧与活塞组合结构，使流量特性更稳定
自带刻度表盘，便于锁定调整压力
耐高压、大流量
设计易于面板安装（ 2304系列除外）
本体材质由锌合金改为铝合金材质，产品轻量化
外观颜色为灰白色，产品明亮美观
压力调整轻松，并带表盘刻度，且压力调整可锁定
耐高压、大流量
可嵌入面板安装的设计
产品轻量化
使用流体：压缩空气
高使用压力：2.06 MPa
保证耐压力：3.09 MPa
流体温度（环境温度）：5 ~ 65 °C
设定压力范围：0.05 ~ 1.08 MPa
溢流：带溢流机构
接管口径Rc：见说明
产品质量：1kg; 1.8kg; 4kg
常量漏气量：3 l/min ANR以下（耗气量）
2304-16C-W-G10/Z
带调整压力方便的刻度盘。可控制大流量。
接管口径: Rc1/4 ~ Rc2
工作模式:
①调整旋钮将调整旋钮按顺时针方向旋转,可随时设定0.05 ~ 1.08M P a的压力。另外,为确保二次侧压力在设
定压力以下,设置了挡块。
②_上活塞
根据从先导阀供给出来的先导信号,通过上活塞和调压弹簧,调整先导压力。
③先导阀
旋转调整旋钮,改变先导阀的位置,设定先导压力。
④底部活塞
通过先导压力和二次侧压力的平衡关系,开关阀柱。二次侧压力比设定压力高时,泄压阀打开,被排放到大气。
2304-16C-W-G
2304-16C-W-L/Z
2304-16C-W-L-G04/Z
2304-16C-W-R/Z
2304-16G-R
2304-16-R
2304-KIT
2304-R-KIT
2304-VALVE-ASSY
2401-4C-PB
2401-4C-PG
2401-4-G
2401-6C
2401-6C-G
2401-6C-GB
2401-6C-KP
2415-10C
2415-10C-G
2415-6C
2415-6C-G
2415-6C-K
2415-8C
2415-8C-G
2419-1C
2419-1C-B
2419-1C-G
2419-1C-GB
2419-1C-L
2419-1C-LGB
2419-1C-LP
2419-1C-P
2400-2C
2400-2C-GB
2400-2C-L
2400-3C
2400-3C-G
2400-3C-GB
2400-3C-KP
2400-3C-LG
2400-3C-N
2400-3C-P
