AW60-10BCG-2-B SMC过滤减压阀
AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)
过滤器和减压阀一体化，可省空间、省配管
该减压阀内置能将出口侧压力快速排出的机构
①手轮开锁后进行压力调整,调整后再锁
住。否则，手轮会损坏或出口压力会变动。
调整手轮外拉则开锁。(可由调整手
轮下侧看到桔黄色标记确认。)
将调整手轮压入则锁住。若难锁时,
向左右稍稍回转一下再推压便可。
(锁住时，看不见桔黄色标记。)
②为了防止意外的手轮操作,备有手轮罩。
③AW30-B ~ AW60-B的空气过滤器杯体
安装时，-定要将锁定按钮安装在主体
正面(或背面)的凹部位置,否则会导致
杯体脱落或损坏。
主体大小 60 组合件大小
螺纹种类 - Rc
接管口径 10 1
可选项a B 带托架
可选项b C 浮子式自动排水器N.C.(常闭)未加压时不排出
可选项c G 圆形压力表(带限位指示器)，无设定螺母(面板安装用)
准标准a 2 0.05～0.85MPa设定，金属杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 - 标准
日本SMC过滤减压阀操作方法：
减压阀是在管道输送中*的阀门产品。使用减压阀应按照说明书操作，否则会因使用操作不当达不到减压的效果。
1．减压阀启用前，应打开旁通阀（冲洗阀），清扫管道污物，管道冲洗干净后，关闭旁通阀和冲洗阀，然后启用减压阀。
2．有的蒸汽减压阀前有疏水阀，需要先开启，再微开减压阀后的切断阀，总线后把减压阀前的切断阀打开，观看减压阀前后的压力表，调整减压阀调节螺钉，使阀后压力达到预定值，随即慢慢地开启减压阀后的切断阀，校正阀门出口压力，直到满意为止。固定好调节螺钉，盖好防护帽。
3．如果减压阀出现故障或要修理时应先慢慢地打开旁通阀，同时关闭阀门前的切断阀，手动大致调节旁通阀，使减压阀出口压力基本上稳定在预订值上下，再关闭减压阀后的切断阀，更换或修理减压阀。待减压阀更换或修理好后，在恢复正常。

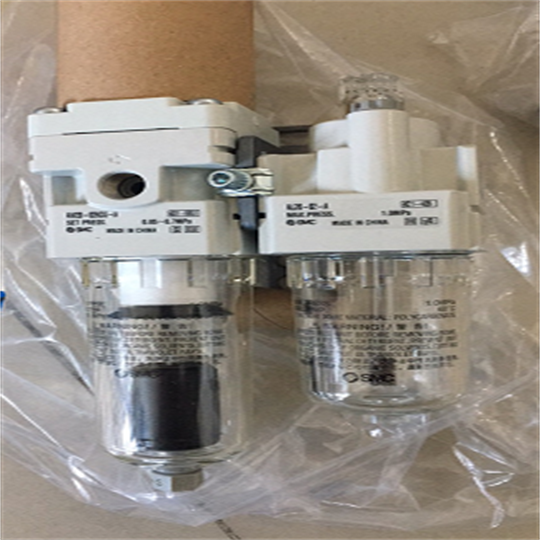

实物图
AW60-10BCG-2-B SMC过滤减压阀
