VPA4150-10-N SMC的气控阀5通式
VPA4□50/4□70 系列 5通气控阀
准备了和VP4□50系列集装式相同的集装式
机能 1 2位单气控
阀体大小 5 3/4 基准
配管形式 0 侧配管
接管口径 10 1
螺纹的种类 N NPT
其他特性
使用流体 空气
形式 单体阀
通口数 5
系列 VPA
先导方式 外部先导式
P,R通口接管口径 1/2
主体可选项 标准
*使用压力 0.9 MPa
*低使用压力 0.2 MPa
环境温度及使用流体温度 0～60℃
给油 给油式
耐冲击 150/50 m/s²
C值(P→A/B) 底板配管型:侧面配管 17 dm³/(s·bar)
b值(P→A/B) 底板配管型:侧面配管 0.15
Cv值(P→A/B) 底板配管型:侧面配管 4
C值(A/B→E) 底板配管型:侧面配管 19 dm³/(s·bar)
b值(A/B→E) 底板配管型:侧面配管 0.28
Cv值(A/B→E) 底板配管型:侧面配管 5.1
日本SMC5通气控阀的特点如下
1、日本SMC5通气控阀可满足大部分工况要求及普通阀i]不能使用的工况要求。
2、日本SMC5通气控阀兼备开关和调节功能，有阀位指示及输出。
3、日本SMC5通气控阀适用于几乎有介质，耐高温、耐化学腐蚀、耐磨耐久、耐水锤冲击。
4、日本SMC5通气控阀自带手动功能，可配手轮式，防爆环境执行器可配防爆型，双向流通，操作简单，控制稳定，使用寿命长。
VPA系列SMC气控阀不论是何种类型，其输出力都是用于克服负荷的有效力(主要是指不平衡力和不平衡力
矩、摩擦力、密封力及重等有关力的作用)。因此，为了使调节阀正常工作，配用的执行机构要能产生足够
的输出力来克服各种阻力,保证高度密封和阀i ]的开启。对执行机构输出力确定后。应根据I艺使用环境要
求，选择相应的执行机构。例如，对于现场有防爆要求时,应选用气动执行机构,且接线盒为防爆型。如果没
有防爆要求，则气动或电动执行机构都可选用，但从节能面考虑,应尽选用电动执行机构。对于要求调节
精度高，动作速度快和运行平稳的工况，应选用液动执行机构。

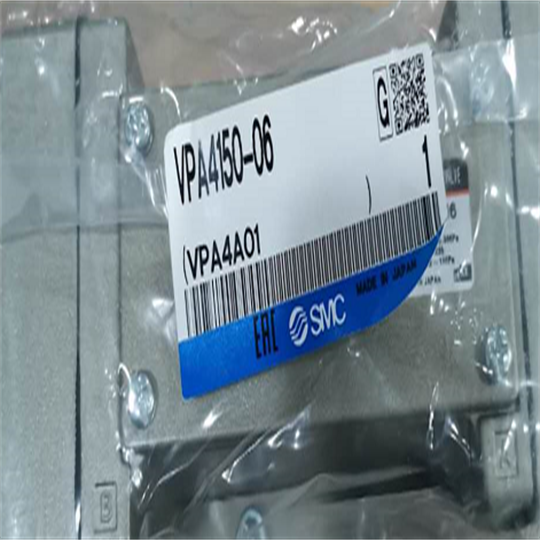

实物图
0-10-N SMC的气控阀5通式
