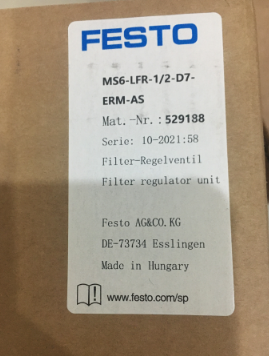

FESTO费斯托过滤减压阀MS6-LFR-1/2-D7-ERM-AS
根据结构和_工作原理的不同定值festo费斯托减压阀可以分为直动式festo费斯托减压阀和先导式festo费斯托减压阀[2]。两种类型的festo费斯托减压阀对应的建模方法差异较大，下面从阀的结构特点和工作原理着手，运用AMESim软件进行对应模型的创建。
费斯托festo减压阀使用过程中的常识:费斯托festo减压阀操作力矩，因开度及阀[启闭方向不同其值各异，卧式蝶阀，德国费斯托FESTO过滤减压阀特别是大口径阀，由于水深，阀轴上，下水头差产生的力矩也不容忽视。外,阀门侧装置弯头时
规格
6
系列
MS
控制锁
可锁定旋转手柄
可以用附件关闭
安装位置
垂直 +/-5°
过滤等级
40 µm
冷凝水排放装置
手动旋转
结构特点
带压力表的过滤减压阀
*冷凝容积
38 ml
控制器功能
输出压力常数
带二级排气
保护罩
塑料滤杯保护罩
符号
00991589
压力表（模拟）或压力显示器（数字）
带压力表
工作压力
0.8 bar ... 20 bar
压力调节范围
0.5 bar ... 12 bar
*压力迟滞
0.25 bar
标准标称流量
4500 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [-:4:-]
惰性气体
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-10 °C ... 60 °C
适合食品行业使用
见补充材料说明
输出口空气纯净度等级
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
介质温度
-10 °C ... 60 °C
环境温度
-10 °C ... 60 °C
产品重量
875 g
安装方式
面板式安装
管式安装
带附件
要么：
气接口，气口 1
G1/2
气接口，气口 2
G1/2
材料说明
RoHS 合规
控制面板材料
PA
POM
密封件材料
NBR
过滤器材料
PE
外壳材料
压铸铝
膜片材料
NBR
碗罩材料
PC
隔离板材料
POM
所有气源处理功能：压力控制、开启、过滤器控制和带安全功能的软启动阀、过滤器、压力和流量传感器、干燥器、水分离器、传感器、油雾器和分气块。每种应用都有适合的解决方案，有规格 4、6、9 和 12 可供选择。
模块宽度 62 mm
直动式膜片控制阀
良好的控制特性，压力迟滞小且具有初始压力补偿
良好的颗粒和冷凝水分离效果
带或不带二次排气
高流量
可闭锁式旋转手柄
已集成回流选项，用于从输出 2 向输入 1 排气
