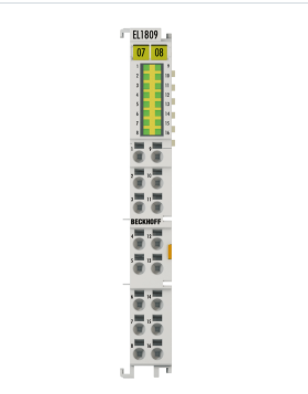

EL1809，倍福16通道数字输入模块
技术数据
连接技术单线
规范EN 61131-2，1/3型
输入数量16
标称电压24 V DC（-15%/+20%）
“0”信号电压-3…+5 V（EN 61131-2，类型1/3）
“1”信号电压11…30 V（EN 61131-2，类型3）
输入电流典型值。3 mA（EN 61131-2，类型3）
输入滤波器类型。3.0毫秒
分布式时钟–
典型电流消耗功率触点。4 mA+负载
电流消耗E总线典型值。100毫安
电气隔离500 V（E总线/场电位）
配置无地址或配置设置
特殊功能：标准端子，具有大量通道，用于24 V DC边缘的慢速，直接插入技术
重量约为。65克
EL1809|EtherCAT终端，16通道数字输入，24 V DC，3 ms
EL1809|EtherCAT终端，16通道数字输入，24 V DC，3 ms
EL1809数字输入终端从过程级获取二进制24 V控制信号，并以电气隔离形式将其传输至更高级别的自动化单元。EtherCAT终端有16个信道，其信号状态由LED指示。电源触点通过连接。对于EL1809，所有输入的参考接地为0 V电源触点。
特殊功能：
输入规格类型1/3
由于3ms输入滤波器，机械开关不会产生跳动
实心导线直接插入式无工具连接
控制柜节省空间
在*小空间内采用单线连接技术实现多通道传感器的直接连接
12 mm接线盒外壳中有16个连接点，增加了包装密度
工作/储存温度-25…+60°C/-40…+85°C
相对湿度95%，无冷凝
抗振动/冲击性符合EN 60068-2-6/EN 60068-2-27
EMC抗扰度/发射符合EN 61000-6-2/EN 61000-6-4
保护额定值/安装位置IP20/变量（见文件）
CE、UL、ATEX/标记
Ex标记II 3 G Ex nA IIC T4 Gc
技术数据
外壳数据EL-12-16pin
具有信号LED的HD（高密度）外壳设计
材料聚碳酸酯
尺寸（宽x高x深）12 mm x 100 mm x 68 mm
安装在35 mm DIN导轨上，符合EN 60715，带锁
通过双槽和键连接并排安装
BZxxx系列的标记标签
实心导线布线（e）：直接插入技术；细绞合导线（f）和套圈（a）：螺丝刀弹簧驱动
连接横截面s*：0.08…1.5 mm²，
st*：0.25…1.5 mm²，
f*：0.14…0.75 mm²
连接截面AWG s*：AWG 28…16，
st*：AWG 22…16，
f*：AWG 26…19
剥离长度8…9 mm
电流负载电源触点Imax:10 A
EL1809，倍福16通道数字输入模块
