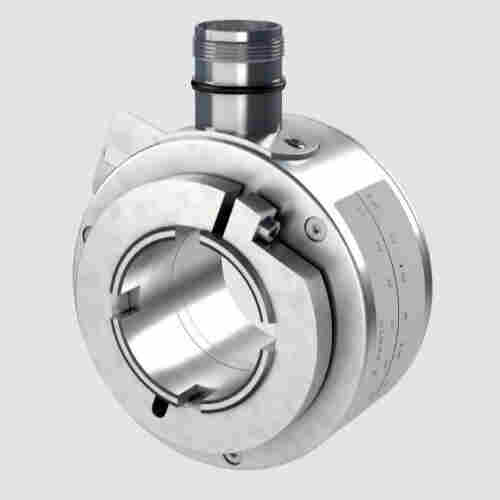

p+f增量式编码器工作原理RHI90N-0IAK1R61N-02048
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
德国倍加福编码器应用原理：本系统采用相对计数方式进行位置测量。运行前通过编程方式将各信号，如换速点位置、平层点位置、制动停车点位置等所对应的脉冲数，分别存入相应的内存单元，在电梯运行过程中，通过旋转编码器检测、软件实时计算以下信号:电梯所在层楼位置、换速点位置、平层点位置，从而进行楼层计数、发出换速信号和平层信号。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供的通或暗刻线称为分辨率，也称解析分度、或直接称线，一般在每转分度5~10000线
旋转编码器是集光机电技术于一体的速度位移传感器
p+f增量式编码器工作原理RHI90N-0IAK1R61N-02048
