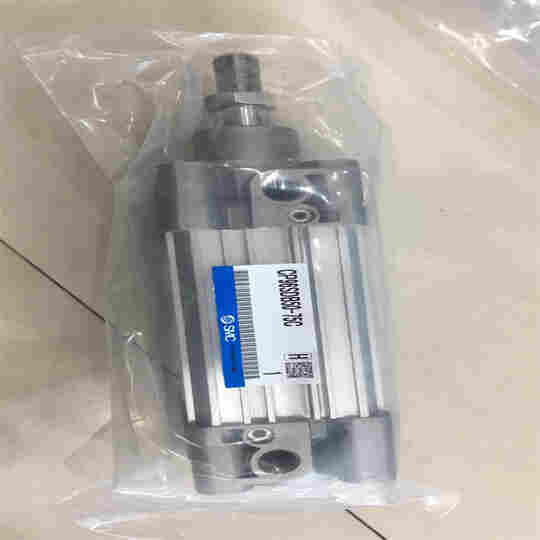

CP96SDB63-50C SMC标准气缸
CP96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用
追加系列 CP96-W、CP96K、CP96KW系列 [New]
追加定制规格 [New]
轻量:*多减小15%
用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
垫缓冲使活塞停止时的金属噪音减小
字段描述 字段取值 取值描述
内置磁环 D 无磁性开关(内置磁环)
安装方式 B 基本型
缸径 63 缸径 63mm
气缸行程 50 气缸行程 50mm
带防护套 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
带防护套2 - 无防护套
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
形式 气压式
动作方式 单杆双作用
缓冲形式 垫缓冲 / 气缓冲
配管口径 3/8
通口螺纹的种类 G
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M16X1.5
*低使用压力 0.05 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
气缸型号
MBD32-50Z
C96SDT32-50C/DNU9001
MBB32-50Z
CP96SDB63-50C
AS2201F-01-08S
AS3201F-03-10S
AS2201F-01-10S
AS4201F-04-12S
CP96SDB63-75C
CDS1F200-400Z/NT-20
CM2E25-75Z
CP96SDB63-100C
50-VPE542-5TDM-02A-F-X140
50-VFE3130-5TDM-02-X140
50-VFE5320-5TDM-03-F-X140
50-VFE5120-5TDM-03-F-X140
50-VFE3330-5TDM-02-X140
给油 不给油式
使用活塞速度 50～1000 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 铝合金
杆端螺母材质 碳钢
活塞杆直径 20 mm
0.2MPa理论推力IN 561 N
0.3MPa理论推力IN 841 N
0.4MPa理论推力IN 1121 N
0.5MPa理论推力IN 1402 N
0.6MPa理论推力IN 1682 N
0.7MPa理论推力IN 1962 N
0.8MPa理论推力IN 2242 N
0.9MPa理论推力IN 2523 N
1.0MPa理论推力IN 2803 N
0.2MPa理论推力OUT 623 N
0.3MPa理论推力OUT 935 N
0.4MPa理论推力OUT 1247 N
0.5MPa理论推力OUT 1559 N
0.6MPa理论推力OUT 1870 N
0.7MPa理论推力OUT 2182 N
0.8MPa理论推力OUT 2494 N
0.9MPa理论推力OUT 2805 N
1.0MPa理论推力OUT 3117 N
