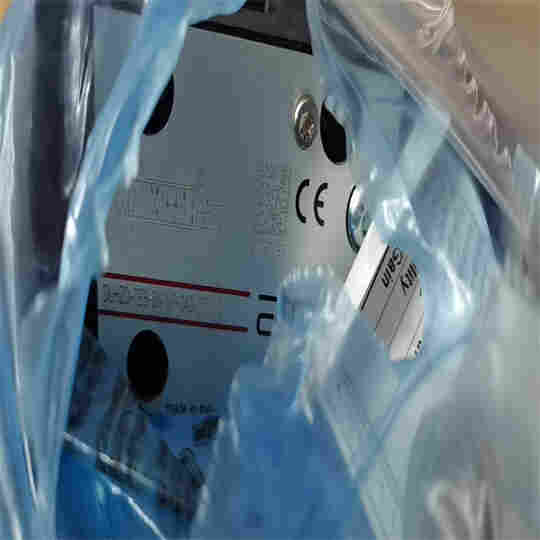

溢流阀RZMO-P2-02-REB-P-NP-010/210/l
意大利ATOS比例溢流阀使用配置
atos比例调是一款滑阀型先导式数字型比例益流阀，用于压力开环控制，可提供板式或叠加式安装。
止此类阀有不同的形式可供选择：
1、A型，不带集成式放大器，与分体式放大器配合使用2、AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置
3、AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。规格：06通径
*流量：401/min上限压力：350 baratos比例调结构说明：
①主阀芯
②先导式益流阀
③先导流量补偿器
④集成式放大器
⑤USB插头
⑥通讯插头
⑦主插头
③排气孔螺堵
atos比例阀工作原理:
比例溢流阀通过弹簧力的大小改变溢流压力大大小变化，比例电磁铁作用在弹簧上的力可以按比例调整，以就输入信号变化比例溢流阀的压力也会变化。普通溢流阀与比例溢流阀一样，都有一个阀芯，阀芯的一端是液压油产生的压力，另一端是机械力。普通溢流阀通过调节弹簧力，来调整液压压力。而比例溢流阀是电磁铁直接产生推力，作用在阀芯上,电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。因为比例电磁铁的推力不大，以直动式比例溢流阀的流量很小，压力70兆帕时，流量只有1升/分钟左右。需要大流量比例阀的时候，要把这个比例阀做先导阀，还要配一个大通径的溢流阀。
常用型号
atos AGWZ0-A-10/100
atos比例阀DHRZ0-P5E-012/2511
atos12芯ATOS SP-ZH-12P
atos7芯ATOSSP-ZH-7P
atosDHA-0713/M/724DC
atosDHA-0710/M/724DC
atosLTQZP-LES-SN-NP-632L4
atos DLKZOR-TE-140-T7141
atosDZO-TEB-SN-WP-071-L5
