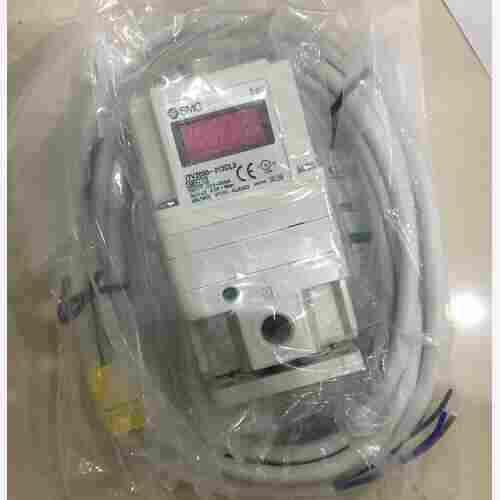

结构分析SMC电气比例阀ITV2030-312CL
应用参数:
电气比例阀输入信号增大，供气用电磁先导阀1换向，而排气先导阀7处于复位状态，则供气气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。此输出压力通过传感器6反馈至控制回路8.在这里，与目标值进行快速比较修正，直到输出压力与输入电信号成一定比例为止，从而得到输出压力与输入电信号的变化成比例变化。由于没有使用喷嘴挡板机构，故阀对杂志不敏感，可靠性高。
迟滞：0.5%以内(F.S.)
通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
重复性 ±0.5%F.S.
灵敏度 0.2%F.S.
消耗电流 0.12A
输入阻抗电压型 6.5kΩ
直线性 ±1%F.S.
迟滞 0.5%F.S.
温度特性 ±0.12%F.S.
环境温度及使用流体温度 0~50℃
输出压力显示精度 ±2%F.S.±1digit
通过电气比例信号，实现对压缩空气的无级控制
灵敏度：0.2kPa(100kPa)
直线性：±1%以内(F.S.)
产品型号:
AW30-N03B-2-A新款AW30-N03B-2-B
VT325-034G
AR50-10E-B
SY7220-5LZD-02
SYJ314M-5G
AW30-02BG-2-B
XLA-50-2M9NA
XLA-63D-2M9NA
AW30K-F03DE-B
AF30P-060S
ITV3030-212CL2
MGPA25-30Z-A93
CDU32-30D-A93
MGPA16-20Z-A93L
MGPA12-30Z-A93L
CDU25-50D-A93L
MGPL63-25Z-A93L
RBC1007
MHF2-20D1R-M9BL
