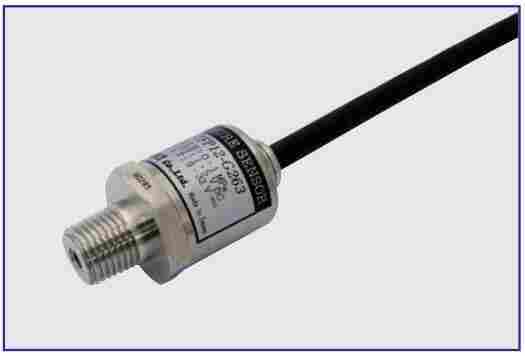

金属薄膜放大器内置压力传感器（压力变送器）/TFP12系列

不锈钢膜片和金属薄膜应变片的组合，
实现了高精度和高可靠性。
・中高压压力传感器采用不锈钢膜片结构
・兼容水、油、气等多种压力介质
・工作温度范围广
・内置放大器
・低成本

模型模型

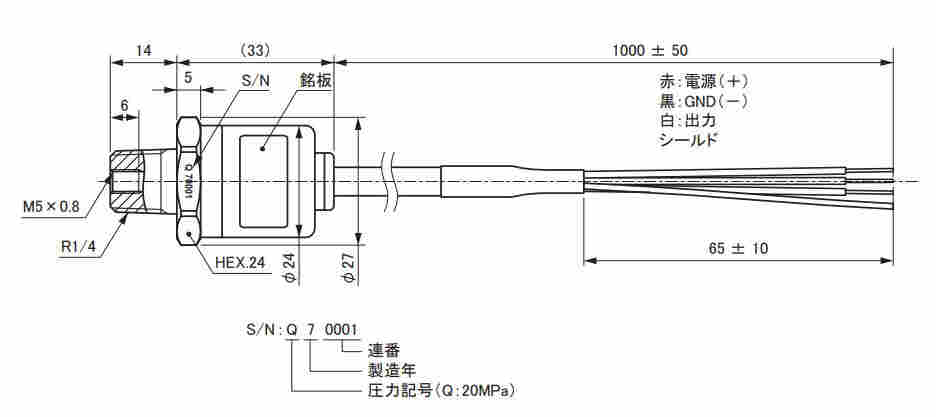

外形图和端子排列外形尺寸

单位：毫米

规格规格

模型		TFP12-□■■■
		E、	G。	J.	L.	N.	问。	R。
压力范围		0 至 0.5 兆帕	0 至 1 兆帕	0 至 2 兆帕	0 至 5 兆帕	0 至 10 兆帕	0 至 20 兆帕	0 至 35 兆帕
压力格式		表压
适用介质		不损伤不锈钢（SUS630、SUS304等）的流体
工作温度限制		-20°C 至 80°C
*负载压力		1.5倍额定压力
电源/输出		电源：Vs=12 至 24 V DC / 输出：1 至 5 V 电源：Vs=5.0 V DC / 输出：0.5 至 4.5 V
负载电阻		10kΩ以上
响应能力		3 毫秒或更短
整体精度		±3 %FS 或更小
线性 *1		±0.3 %FS 或更小			±0.25 %FS 或更小
迟滞 *1		±0.2 %FS 或更小
温度特性 *1		±0.03 %FS/°C 或更低
耐压		100V AC 1分钟
防护等级		相当于IP67
连接螺丝		R1/4 其他查询
结构		屏蔽电缆类型，其他查询
电缆		1,000±50mm, 其他
重量		约100克
环境性能 （条件：25±5°C）	耐冲击性	490m/s2 （ X、Y、Z方向）
	耐振性	19.6 m/s 2 （振动频率：10～150Hz，扫描时间：75分钟，扫描次数：X、Y、Z方向各10次）

*1：参考值。精度在“整体精度”中定义。

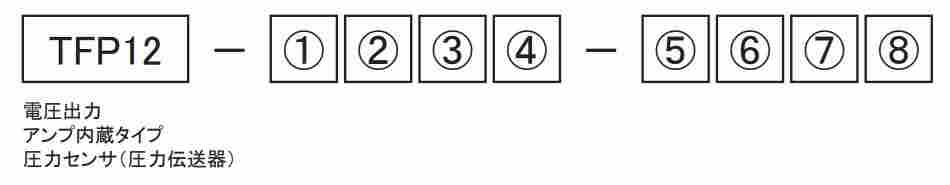

型号配置

① 压力范围 [ MPa ]	E、	0 到 0.5
	G。	0 到 1
	J.	0-2
	L.	0-5
	N.	0-10
	问。	0 到 20
	R。	0 到 35
② 电源	1个	5.0 VDC（比率）
	2个	12-24VDC
③ 输出	四	0.5 至 4.5 V（比例）
	6个	1至5V
④ 准确度	3个	整体精度 ±3%FS 或更低温度范围（-20 至 80 °C）
⑤ 连接螺钉	1个	R1/4
⑥ 接液部材质 *2	2个	隔膜：Hastelloy C276 接头：SUS316L
	6个	膜片：SUS630 接头：SUS304
⑦ 端子电缆类型	1个	电缆类型 电缆长度 1 m
	F。	其他名称
⑧ 附加规格	0	没有任何
	F。	其他名称

*2：“2”为1MPa以下的压力范围，“6”为2MPa以上。

产品规格可能会因改进而更改。
产品规格如有更改，恕不另行通知。
