限流孔板概述
限流孔板用于降低管道的压力，或用以限制管道内流体的流量。通常安装固定在两片管道法兰之间，用合适的垫片密封，用螺栓固定。 VT400显露孔板带手柄，以方便安装和拆卸，并打印有*针式标记，注明限流孔板尺寸、材质、开孔等基本信息。

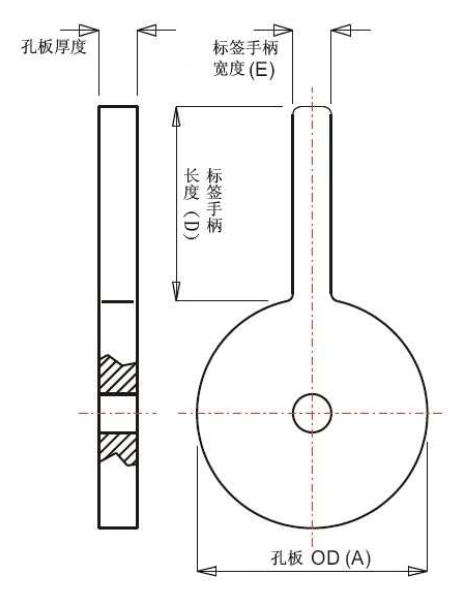

下图所示为VT400限流孔板主要尺寸及样式，尺寸根据用户提供的数据表而确定。
VT400限流孔板开孔尺寸计算
可以根据客户要求提供限流孔板开孔尺寸计算书。限流孔板计算需要需方的具体参数信息，如下表：
|
Item项目 |
De |
Unit单位 |
Note备注 |
|
Fluid Type流体类型: |
Liquid,Gas or Steam/液体，气体或蒸汽 |
|
|
|
Fluid Name 流体名称: |
如水或空气等 |
|
|
|
Pipe I.D. 管道内径: |
mm or inch |
|
|
|
Flow Rates @Normal 常态流量: |
体积流量或者质量流量 |
M3/hr；Nm3/hr; Sm3/hr; Kg/hr; ton/hr等 |
|
|
Base Pressure 基准压力: |
psia; bar or KPa |
= 1 * GB3 ① |
|
|
Base Temperature 基准温度: |
F or oC |
||
|
Pressure at Flow 常态压力: |
bar-g |
|
|
|
Temperature at Flow 常态温度: |
F or oC |
|
|
|
Density at Flow 常态密度: |
kg/m3 |
= 2 * GB3 ②
|
|
|
Absolute Viscosity *粘度: |
Pa.sec |
||
|
Isentropic Exponent 等熵指数: |
= 3 * GB3 ③ |
||
|
Compressibility at Flow 常态压缩系数: |
限流孔板计算需要输入参数值表
= 1 * GB3 ①对于流量单位为Nm3/hr; Sm3/hr等标准状态的流量时，需要给出该标准状态所指的基准压力和基准温度；
= 2 * GB3 ②对于常规流体不需给出，可以直接计算；
= 3 * GB3 ③流体状态为气体时需给出，但对于常规气体不需给出，可以直接计算。
RTJ类型限流孔板（如下图示）
可以提供安装在RTJ类型法兰之间的限流孔板，一片式或者两片式设计，多种材质可选。有关详细资料，请咨询销售代表。
VT400限流孔板厚度
1. 0.125-in. (3.2mm)-管道尺寸为2-6 in. (50-150mm)
2. 0.250-in. (6.35mm)-管道尺寸为8-14in. (200-350mm)
3.0.375-in. (9.53mm)-管道尺寸为16-20-in. (400-500mm)
4. 0.5-in. (12.7mm)-管道尺寸为24-in. (600mm)
E 孔板厚度按照DIN19206
S 特殊, 型号后备注
VT400限流孔板法兰压力等级
ANSI 150#、ANSI 300#、ASNI 600#、ANSI 900#、ANSI 1500#、ASNI 2500#
DIN PN10、DIN PN16、DIN PN25、DIN PN40、DIN PN63、DIN PN100
ANSI 300# RJ 、ANSI 600# RJ 、ANSI 900# RJ 、ASNI 1500# RJ 、ASNI 2500# RJ
VT400限流孔板管道尺寸
1/2in-24in(15mm-600mm）
VT400限流孔板材质
标准材料包括316不锈钢，304不锈钢，PP材质，310不锈钢，哈氏合金C276，哈氏B3，双相不锈钢，级双相不锈钢，蒙乃尔400，碳
钢，钛，镍600，钽，PTFE和PVDF等。其他特殊材质可定制。
西安易智通-限流孔板样式展示
图一：单级单孔限流孔板
图二：多孔限流孔板
图三：级小孔限流孔板PP材质/不锈钢材质
图四：限流孔板安装示意图
注：一般情况下，我厂不提供安装法兰及紧固件，因为限流孔板作用是节流降压，所配法兰为标准法兰（流量孔板是取压法兰需要跟孔板一起配套），从而也为用户节省了成本，当然如有特殊要求，如材质特殊，也可以按需定制。
VT400限流孔板订购须知：
开孔值/孔板厚度/管道尺寸以及压力等级/孔板材质；如果无法提供开孔值，则需要按照上面的表格提供计算参数，我司可根据工况参数计算开孔值。
