增强型静止无功发生器（简称为ASVG） , ASVG基于电压型逆变器原理，使用绝缘栅双极型晶体管（IGBT）来控制逆变交流电压的大小和相位，从而达到无功补偿和谐波治理的目的。
ASVG用于动态补偿无功，补偿谐波，治理三相不平衡的*电力电子装置，能够通过采样负载电流进行各次谐波和无功的分离，控制并主动输出电流的大小、频率和相位，快速响应，抵消负载中相应电流，实现动态跟踪补偿。由于IGBT的开关频率很高（可达几十kHz）,所以SVG可以快速对无功负载进行补偿，同时可以达到非常高的补偿精度，SVG是目前无功功率控制领域内的优良方案，相对于传统的以TSC为代表的SVC相比,SVG的调节速度更快（10ms以内的响应速度），补偿精度高（补偿后功率因数达到0.99以上）,补偿方式灵活（既可以补偿感性无功也可以补偿容性无功），而且在采取PWM技术等措施后可大大减少补偿电流中谐波的含量。

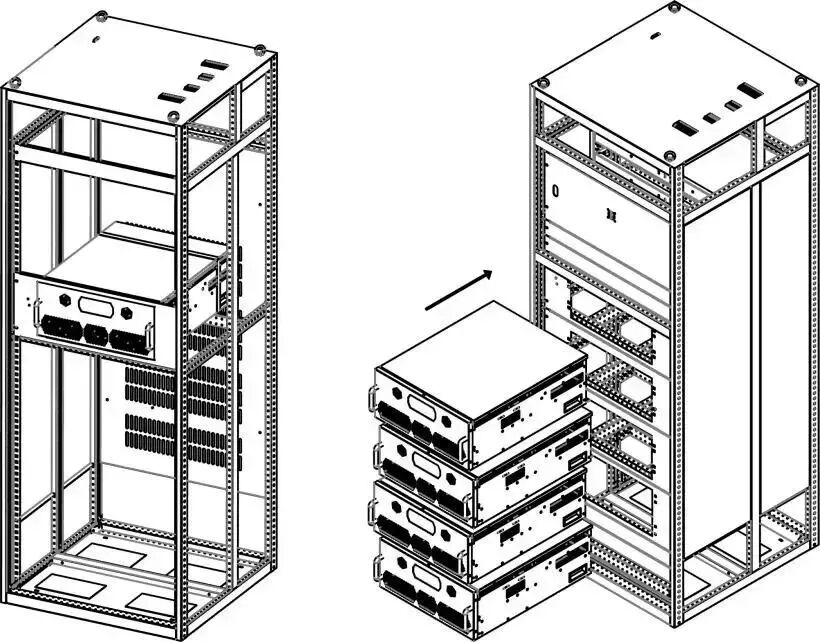

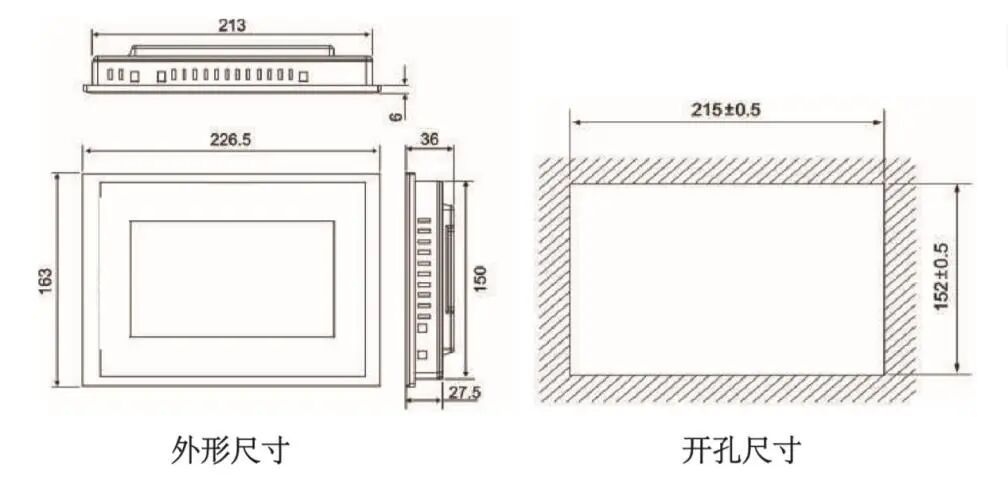

◇完全线性，动态输出，平滑稳定，功率因数始终保持0.99，既不过补，也不欠补； ◇动态滤除13及以下奇次谐波； ◇高清7英寸中文彩色触摸屏，屏幕实时显示系统和装置运行参数； ◇多种保护功能，提高用户应用稳定性； ◇*的控制策略和拓扑结构设计。 05 APF模块采用强制通风冷却系统，在前面板上有进气口，模块后部有出气口。安装后，设备的进、出口气流要能自由流通。在额定功率下，空气流通速度为 375 m³／h。APF模块自带功率控制系统，能够依据内部温度控制风扇转速和功率，以确保有源滤波器在复杂条件下都可以保持良好性能。为了保证设备的性能，我们建议确保机架式APF前面板处空气可以自由流通，后部无阻碍物，至少留出 300 mm 的空隙。 型号：SFR-HMI-AG01-7 ,7寸人机界面触摸屏 化工、制药等工业场合 化工、制药供电系统使用了大量的变频器，对电网存在以下威胁： ◇产生大量有害的低次谐波，危害设备正常运行 ◇电流谐波含量较大 ◇存在与系统谐振的风险 医院、智能建筑等民用场合 医院、智能建筑供电系统使用了大量的UPS，开关电源，对电网存在以下威胁： 对电网有如下影响： ◇存在着主要的无功功率或者三相不平衡需要补偿 ◇存在着部分的低次谐波电能质量问题，干扰设备正常运行 ◇部分装置产生谐波、危害电网环境 加工制造供电系统 加工制造系统主要负载为整流器、电焊机、变频器等负载，这些负载对电网影响如下： ◇无功冲击大，功率因数低 ◇电流谐波含量较大 ◇电压波动严重，电压畸变率高，影响控制系统、PLC等各类仪器的供电
