日本taisei 半导体压力传感器芯片/SD系列

日本taisei 半导体压力传感器芯片/SD系列

特点

我们支持从设计到批量生产的定制。

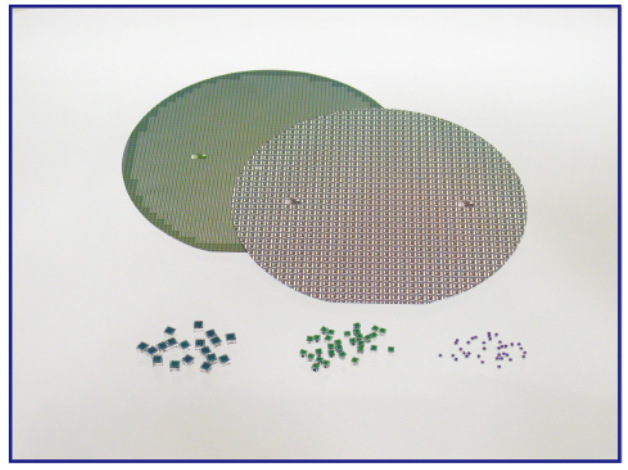

芯片尺寸为□1mm～□3mm
根据用途有两种类型（绝压和表压）
压力规格范围广（10kPa～50MPa）
格、高精度、高可靠性、高耐压

规格

模型	SD101K-A		SD200C-A/G					SD250N-A							SD300C-G
	103	353	102	202	502	103	153	103	303	503	104	204	354	504	101	201	501
额定压力 [ Pa ]	1M	3.5M	100k	200k	500k	1M	1.5M	1M	3M	5M	10M	20M	35M	50公尺	10k	20k	50k
压力格式	*压力		绝压/表压					*压力							表压
*负载压力	3倍额定压力
工作温度范围 [ °C ]	-20 到 100		-20 到 100					-20 到 100							-20 到 100
驱动电流 [ 毫安 ]	1.0		1.0					1.0							1.5	1.0
电桥电阻 [ kΩ ]	4±1		5±1					4.5±1							5±1
失调电压 [ mV ]	0±25		0±25					0±25							0±30		0±25
满量程电压 [ mV ]	60-140		60-												0
线性 [%FS]	±0.3		±0.3					±0.3				±0.5			±1.5		±0.3
失调电压温度特性*1 [ %FS/°C ]	±0.1		±0.1					±0.1							±0.5		±0.1
满量程温度特性*1 [ %FS/°C ]	±0.05		±0.05					±0.05							±0.2		±0.05
芯片尺寸 [ mm□ ]
*高度 [ mm ]
底座孔径（表压）[ mm ]	-							-

注）*1 温度范围为 0°C 至 60°C。除非另有说明，该值为 25°C±5°C。本规范是一个例子。其他规格请联系我们。

产品规格可能会因改进而更改。
产品规格如有更改，恕不另行通知。
