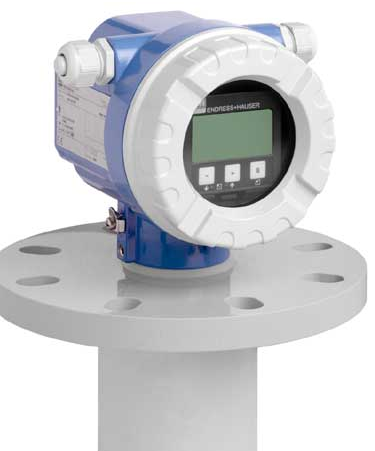

德国E+H超声波液位计FMU40-ANBZA2操作说明
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（*多32点）可将测量值转换成任意单位到的长度、体积或流量
**声波物位测量
·多达32点的线性化功能可将长度、体积或流量测量值转换成任意单位
·非接触式测量方法，减少了维护需求
·可使用分离显示和操作单元（与变送器的较大安装间距可达20m(66ft)）
·集成温度传感器，自动对受温度影响的声速进行校正
用于液体、浆料和块料非接触式物位测量的一体化测量变送器
非接触式物位测量
明渠流量测量和测量堰流量测量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的*大安装间距可达20m(66ft)）
测量范围
FMU 40 FMU 41
固体测量范围：2m 固体测量范围：3.5m
液体测量范围：5m 液体测量范围：8m
FMU 43
固体测量范围：7m
液体测量范围：15m
性能和优点
菜单是引导现场操作，四行文本显示
现场显示包络线进行诊断
旋转IP68铝外壳
可进行远程操作和显示
过程连接有G1½"或1½NPT螺纹连接
非接触式测量，不受介质特性影响
FMU41-1NB2A2
FMU41-1RB2A2
FMU41-4RB2C2
测量原理
超声波
特点/应用
一体化超声波变送器
电源/通信
两/四线制 (HART), PROFIBUS PA, 基金会现场总线
测量精度
± 2 mm或设定量程的± 0.2 %
环境温度
-40 ... 80℃（-40 ... 176℃）
过程温度
-40…80℃（-40…176℃）
过程绝压/过压界限
0.7 bar ... 3 bar abs (10 psi ... 44 psi)
接触介质部件
PVDF
过程连接
"G / NPT 1 1/2"
盲区
0.25 m (0.8 ft)
测量距离
5 m (16 ft)
输出
4 ... 20 mA HART，PROFIBUS PA，基金会现场总线
证书和
ATEX，FM，CSA
FMU41-ANB2A4
FMU41-ARB1A2
FMU41-ARB2A2
FMU41-ARB2A4
FMU41-ARG1A2
FMU41-ARG2A2
FMU42-4SB2C22A
FMU42-4SB2C43A
FMR240-A5E1GGJBA2A
FMR240-A5V2GGJAA2F
FMR244-A2VGGSAA2F
FMR250-15E1XC7AA2K
FMR250-15E1XCJAA2K
FMR250-15E1XCJAA2K
FMR250-A4E1GGJAA4M
FMR250-A5E1CQJAA2K
FMR250-A5E1XEJAA2K
FMR250-A5E2GGJAA2K
FMU42-AMB2A43A
FMU42-APB2A22A
FMU42-APG2A22A
FMU42-ASB2A42A
FMU42-ASH1A22A
FMU43-2SG2A2
FMU43-AMG2A3
FMU43-APG1A2
