倍加福安全栅KCD2-SR-EX1.LB开关量输入导轨式
安全栅介绍：
安全栅又称安全限能器，是本安系统中的重要组成部分。安全栅主要有齐纳式安全栅和隔离式安全栅两大类。齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。隔离式安全栅不但有限能的功能，还有隔离功能，它主要由回路限能单元，信号和电源隔离单元、信号处理单元组成。安全栅的主要功能为限流限压，保证现场仪表可得到的能量在安全范围内。安全栅又称安全保持器。本安回路的安全接口，它能在安全区（本质安全）和危险区（非本质安全）之间双向传递电信号，并可限制因故障引起的危险区向安全区的能量转递。一般安全栅有齐纳式和隔离式。

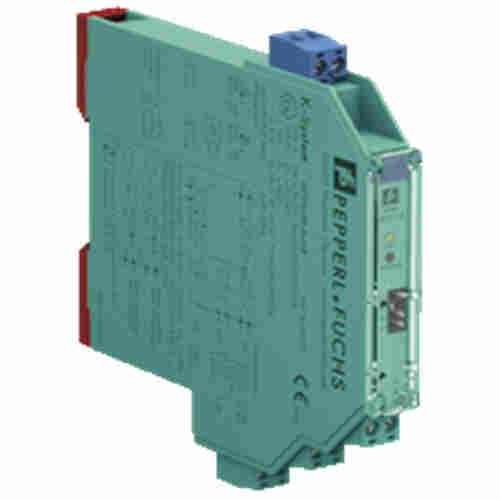

KCD2-SR-Ex1.LB
1通道隔离屏障，24v DC电源(电源轨道)，干接点或NAMUR输入，可用作信号分路器(1输入2输出)，继电器触点输出，故障继电器触点输出，线路故障检测(LFD)，外壳宽度12.5 mm，SIL 2 (sc3) acc。符合IEC/ en61508标准，外壳宽度:12.5 mm，通道数:1通道，安全完整性等级(SIL): SIL 2，额定电压:19…30v DC，现场设备:NAMUR传感器，现场设备[2]:无电压触点，线路故障检测
技术参数节选 （仅供参考）：
通用规范
信号类型：数字输入
功能安全相关参数
安全完整性等级(SIL） SIL2
系统能力(SC) CS3
供应
连接动力导轨或端子9+，10-
额定电压19…30v dc
纹波≤10%
额定电流≤37ma
功耗≤750mw
功耗≤750mw
输入
连接侧字段侧
连接端子1+，2-
开路电压/短路电流约。8v DC /约
开关点/开关滞后1.2…2.1 mA /约
线路故障检测断线I≤0.1 mA，短路I≥6.5 mA
脉冲/暂停比*小。20毫秒/分钟。20毫秒
输出
连接端控制端
连接输出I:端子5、6;输出II:端子7,8
输出i信号;继电器
输出ii信号或故障信息;继电器
触点负载250v AC/ 2a /cos φ >0.75;126.5 V AC/ 4a /cos φ >0.75;30v DC/ 2a电阻性负载
*小开关电流2ma / 24v DC
通电/脱电延时≤20ms /≤20ms
机械寿命107个开关周期
传输特性
开关频率≤10hz
电隔离
输入/输出加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输入/电源加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输出/电源加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输出/输出加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
指标/设置
显示元件led
控制元件dip开关
通过拨码开关进行配置
正面贴标空间
低电压
功能安全iec /EN 6158:2010
输入en 60947-5-6:2000
环境条件
环境温度-40…70°c(-40…158°F)
机械规范
防护等级ip20
连接螺钉端子
质量约。100克
尺寸12.5 × 119 × 114毫米(0.5 × 4.7 × 4.5英寸)(宽×高×深)，外壳类型A2
安装在35mm DIN安装轨上。EN 60715:2001
适用于危险区域的数据
电压10.5 V
电流13 mA
功率34 mW(线性特性)
使用方法及要求：
本安系统除了要选择合适的安全栅外，使用的时候要注意以下几个方面：
1、要注意线缆和现场设备的容抗和感抗，本安防爆是系统防爆，除了安全栅需要达到所需的 防爆等级外，线缆和现场设备的蓄能也是一个关键问题。特别是在参量替代系统认 证后，工程商尤其要注意这个问题。
2、要注意本安接地，齐纳安全栅需要本安接地，接地电阻应小于1。
3、本安线缆与非本安线缆应分开敷设在不同的线槽里。并应有明显标识。
4、更换时应注意断电。
应用有点：
① 隔离式安全栅与齐纳式安全栅相比，虽然价格要高一些，但是它许多优点和特点还是给用户带来许多方便，使越来越多用户偏向的选择隔离式安全栅。
②使用隔离式安全栅，可以将危险区的现场回路信号和安全区回路信号有效隔离。这样本安自控系统不需要本安接地系统，简化了本安防爆系统应用时的施工。
③ 使用隔离式安全栅，大大增强了检测和控制回路的抗干扰能力，提高系统可靠性。
④使用隔离式安全栅，允许现场仪表接地，允许现场仪表为非隔离型的。
⑤ 隔离式安全栅有许多保护功能电路，意外损坏的可能性较小，允许现场仪表带电检修，这样可缩短工程开车准备时间和减少停车时间。
⑥隔离式安全栅有较强的信号处理能力。如开关量输入状态控制、mV、Pt100变为4～20mA等等。这样给现场仪表和控制系统的应用提供了更大的方便、合理和有效。
