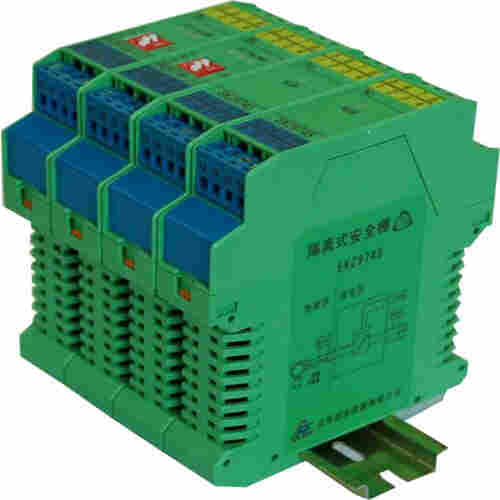

倍加福安全栅KFD2-SR2-EX1.W开关量输入导轨式介绍

倍加福安全栅KFD2-SR2-EX1.W开关量输入导轨式介绍

安全栅选型要点：

安全栅选型要保证以下两点：
*，要保证系统的工作正常，需要根据系统的参数，确定安全栅的参数，齐纳安全栅主要看工作电压，工作电压，端电阻等参数，隔离安全栅主要看可以达到的精度。当然，无论齐纳安全栅还是隔离安全栅，要考虑的还后工作环境，如使用温度，湿度，还有安装方式是否便于现场安装等等。
第二，要根据需要防爆的区域，是0区，1区还是2区，来确定需要达到的防爆等级，*可以确定是用ia级的还是ib级的安全栅。

KFD2-SR2-EX1.W

开关放大器
1通道隔离屏障，24v DC电源(电源轨道)，干接点或NAMUR输入，继电器接点输出，线路故障检测(LFD)，可逆工作模式，

SIL 2 (sc3) acc。符合IEC/ en61508标准，外壳宽度:20mm，通道数:1通道，安全完整性等级(SIL): SIL 2，额定电压:19…30v DC，现场设备:NAMUR传感器，现场设备[2]:无电压触点，线路故障检测，类型:1 ×继电器(切换触点)，可逆工作模式

开关放大器KFD2-SR2-EX1.W
单通道隔离屏障
24v DC电源(电源轨)
干接点或NAMUR输入
继电器触点输出
线路故障检测(LFD)
可逆操作方式
至SIL 2 (SC 3) acc。IEC/ en61508

技术参数节选KFD2-SR2-EX1.W
通用规范
信号类型
功能安全相关参数
安全完整性等级(SIL
系统能力(SC
供应
连接动力导轨或端子14+，15-
额定电压19…30v dc
纹波≤10%
额定电流≤35ma
功耗≤0.7 W
功耗≤0.7 W
输入
连接侧字段侧
连接端子1+、2+、3-
额定值acc。EN 60947-5-6 (NAMUR)
开路电压/短路电流约。8v DC /约。马8
开关点/开关滞后1.2…2.1 mA /约。0.2马
线路故障检测断线I≤0.1 mA，短路I >马6
脉冲/暂停比*小。20毫秒/分钟。20毫秒
输出
连接端控制端
连接端子7、8、9
输出信号;继电器
触点负载250v AC/ 2a /cos φ >0.75;126.5 V AC/ 4a /cos φ >0.75;40v DC/ 2a电阻性负载
*小开关电流2ma / 24v DC
通电/断电延迟约。大约20毫秒。20女士
机械寿命107个开关周期
集体错误消息power Rail
传输特性
开关频率<10赫兹

电隔离
输入/输出加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输入/电源加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输出/电源加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
指标/设置
显示元件led
控制元件dip开关
通过拨码开关进行配置
正面贴标空间
指令一致
电磁兼容性
指令2014/30/ eu en 61326-1:2013(工业场所)
低电压
指令2014/35/ eu en 61010-1:2010+A1:2019+A1:2019/AC:2019
整合
电磁兼容性ne 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018
防护等级iec 60529:1989+A1:1999+A2:2013
功能安全iec /EN 6158:2010
输入en 60947-5-6:2000
环境条件
环境温度-20…70°c(-4…158°F)
机械规范
防护等级ip20
连接螺钉端子
质量约。150克
尺寸20 × 119 × 115毫米(0.8 × 4.7 × 4.5英寸)(宽×高×深)，外壳类型B2
安装在35mm DIN安装轨上。EN 60715:2001
适用于危险区域的数据
欧盟型式检验证书ptb 00 ATEX 2080
标记Ex- hexagon II (1)G [Ex ia Ga] IIC
exhexagon II (1)D [exia Da
前六边形I (M1) [Ex ia Ma
输入ex ia
电压10.5 V
电流13 mA
功率34 mW(线性特性)
供应
*安全电压253 V AC / 125 V DC(注意!Um为无额定电压。)
输出
*安全电压253v AC(注意!额定电压可以更低。)
故障指示输出
*安全电压40v DC(注意!Um为无额定电压。)
证书pf 08 CERT 0803
标记Ex- hexagon II (3)G [Ex ic Gc] IIC
输入电路
电压10.5 V
电流13 mA
功率34 mW(线性特性)
证书TÜV 99 ATEX 1493 X
标记Ex- hexagon II 3G Ex- ec nC IIC T4 Gc
电隔离
输入/输出安全电气隔离acc。符合IEC/EN 60079-11，电压峰值375v
输入/电源安全电气隔离acc。符合IEC/EN 60079-11，电压峰值375v
指令一致
指令2014/34/ eu EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079- 11:12 12, EN IEC 60079- 15:19 19

使用注意：

本安系统除了要选择合适的安全栅外，使用的时候要注意以下几个方面：
*，要注意线缆和现场设备的容抗和感抗，本安防爆是系统防爆，除了安全栅需要达到所需的 防爆等级外，线缆和现场设备的蓄能也是一个关键问题。特别是在参量替代系统认 证后，工程商尤其要注意这个问题。
第二，要注意本安接地，齐纳安全栅需要本安接地，接地电阻应小于1。
第三，本安线缆与非本安线缆应分开敷设在不同的线槽里。并应有明显标识。
第四，更换时应注意断电。
