倍加福浪涌保护器M-LB-2.30.T3.D技术参数
浪涌保护器工作原理：
浪涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为
“避雷器”或“过电压保护器”英文简写为SPD.浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
M-LB-2.30.T3.D
防雷屏障
2条供电线路的防雷装置，3型acc。符合en61643 -11，标称电压24v AC，预接线单元，每个保护线路的工作状态和故障指示，故障指示输出，DIN导轨安装

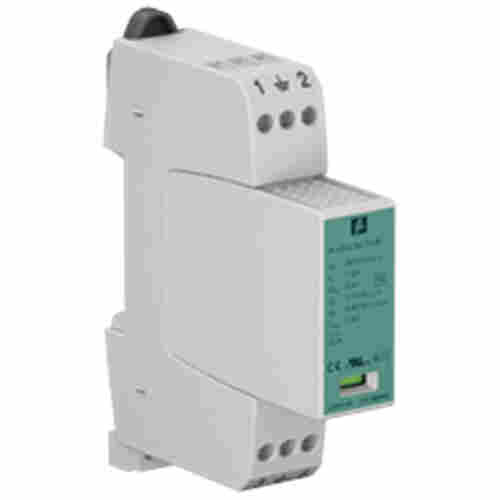

避雷屏障M-LB-2.30.T3.D
2条供电线路防雷
类型3 acc。en61643 -11
标称电压24v AC
设定好的单位
每条被保护线路的运行状态和故障指示
故障指示输出
DIN导轨安装
技术参数节选m-lb-2.30.t3.d
通用规范
设备类型类型3 acc。EN 61643-11:2013
III类acc。IEC 61643-1:2011
受保护的供电线路数量
适用组件保护模块M-LB-2.30.T3.M
电气规格
标称电压24 V AC, 50…60赫兹
*持续工作电压30 V AC, 50…60赫兹
30v dc
额定负载电流25a
标称放电电流(8/20µs) 1 kA
Max。浪涌电流(8/20µs) 2 kA
电压保护等级。180v (l-n)
max。630v (l / n-pe)
反应时间*长。25ns (L-N)
max。100ns (L/N-PE)
*6ka eff防短路。市电侧过流保护
过流保护*值。25a gL/gG (b25a)，主水管侧
故障指示输出
连接端子11、12、14
输出无电压转换触点
开关电源ac: 250v / 0.5 A
Dc: 250v /0.1 a;125 v /0.2 a;75 v /0.5 a;24v /0.5 a
指标/设置
显示元素状态显示
运行状态(绿色)
故障指示(红色)
指令一致
低电压
指令2014/35/ eu en 61643-11:2012
整合
防护等级iec 60529:2013
耐冲击性en 60068-2:2010
耐振动en 60068-2:2010
操作条件
安装条件
安装位置室内
环境条件
环境温度-40…80°c(-40…176°F)
相对湿度…95%
机械规范
防护等级ip20
芯芯截面-*小0.5 mm2固体/柔性
- max。4mm2绞线/2.5 mm2柔性
材料
外壳热塑性塑料，颜色灰色，UL 94 V-0
质量约。120克
尺寸18 × 90 × 72mm (0.7 × 3.6 × 2.8英寸)(宽×高×深)，1 TE acc。DIN 43880
安装在35mm DIN安装轨上。EN 60715:2001
