易福门压力传感器PK5522带直观开关点设定介绍
易福门压力传感器简介：
压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
压力传感器是工业实践中*为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
带直观开关点设定的压力传感器

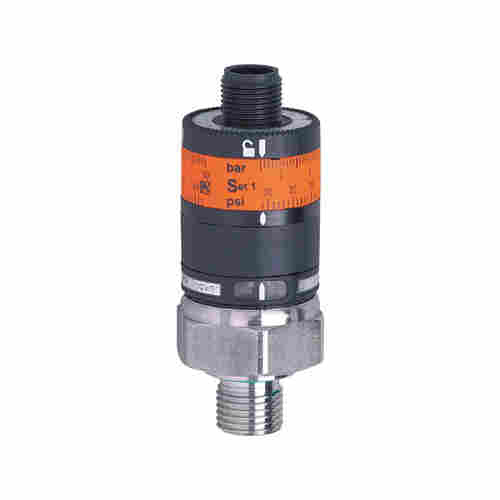

PK5522
PK-100-SFG14-PSPKG/US/ /W
通过调节环进行方便的开关点设定
不锈钢测量元件，例如在冰箱技术中用于氟利昂
机械锁定防止不当的开关点操作
高爆破压力
适用于液压和气动应用
产品特征
输入和输出数 数字输出数量: 1
测量范围 0...100 bar 0...1450 psi
系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5
应用
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -25...80
爆破压力*小值 1000 bar 14500 psi
抗压强度 200 bar 2900 psi
压力 相对压力
电气数据
工作电压 [V] 9.6...32 DC
电流损耗 [mA] < 25
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
的输入/输出
输入和输出数 数字输出数量: 1
输出
输出数量 1
输出信号 开关信号
电气设计 PNP
数字输出数量 1
输出功能 常开
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 500
开关频率DC [Hz] 100
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 0...100 bar 0...1450 psi
开关点, SP 3...100 bar 44...1450 psi
迟滞 2 bar 29 psi
精度/偏差
开关点精度 [終值的百分比] < ± 2,5; (调节精度)
重复精度 [終值的百分比] < ± 0,5; (温度波动< 10 K)
特征曲线偏差 [終值的百分比] < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
温度变化率 /10 K < ± 0.5
软件/编程
开关点调整 定位环
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67
/测试
EMC电磁兼容 DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击 DIN IEC 68-2-27 50 g (11 ms)
抗震 DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [年] 1030
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 93.5
原材料 PBT; PC; FKM; 不锈钢(1.4404 / 316L)
材料(接液部件) 不锈钢(1.4404 / 316L); FKM
开关动作寿命 五千万
拧紧扭矩 [Nm] 25
系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5
已集成限制器元件 否(可以改装 )
显示器/操作件
显示 操作 LED, 绿色
开关状态 LED, 黄色
带尺度 有
安装方法如下：
通常高温熔体压力传感器的损坏都是由于其安装位置不恰当而引起的，如果将传感器强行安装在过小的孔或形状不规则的孔中，就有可能造成传感器的震动膜受到冲击而损坏，选择合适的工具加工安装孔，有利于控制安装孔的尺寸，另外，合适的安装扭矩有利于形成良好的密封，但是如果安装扭矩过高就容易引起高温熔体压力传感器的滑脱，为防止这种现象发生，通常在传感器安装之前在其螺纹部分上涂抹防脱化合物。
1. 压力传感器正确安装方法：
(1) 通过适当的仪表， 在普通大气压和标准温度条件下，核实压力传感器的频率反应值。
(2) 核实压力传感器的编码与相应的频率反应信号的正确性。
2. 确定具体安装位置
为了确定压力传感器的编号和具体安装位置， 需按充气网的各个充气段来考虑。
(1) 压力传感器必须沿着线缆进行安装， *安装在线缆接头处。
(2) 每条线缆装设压力传感器不少于4个， 靠近电话局的两个压力传感器， 相距不应大干200m。
(3) 每条线缆的始端和末端分别安装1个。
(4) 每条线缆的分支点应装1个， 如果两个分支点相距较近(小于100 m)，可只装1个。
(5) 线缆敷设方式(架空、地下)改变处应装1个
(6) 对无分支的线缆， 因垒线的线缆程式一致， 压力传感器的安装隔距不大干500m， 并使其数不少于4个。
(7) 为了便于确定压力传感器故障点， 除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中， 一定要考虑经济与技术的因素， 在不需要安装压力传感器的地方，则应不必安装。
