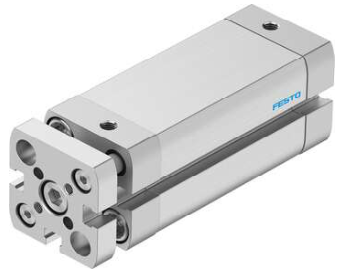

紧凑型气缸
ADNGF-20-50-PPS-A
577214
GTIN: 4
ISO 21287
活塞杆通过导向杆和联接板防止扭转
滑动导轨
行程 50 mm
活塞直径 20 mm
基于标准 ISO 21287
缓冲 自调节气动终端位置缓冲
安装位置 可选
结构特点 缸径
活塞杆
缸筒型材
位置检测 通过接近开关
扭矩/导向保护 带联接板的导向杆
工作压力 0.19 MPa ... 1 MPa
工作压力 1.9 bar ... 10 bar
工作模式 双作用
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
环境温度 -20 °C ... 80 °C
端位的冲击能量 0.2 J
缓冲长度 3 mm
6 bar 时的理论力值，返回行程 141 N
6 bar 时的理论力值，前进行程 188 N
0 mm 行程的移动质量 60 g
每 10 mm 行程的额外移动质量 11 g
0 mm 行程的基本重量 161 g
每 10 m 行程的附加重量 26 g
气动接口 M5
有环螺钉材料 钢
盖子材料 阳极氧化精制铝合金
密封件材料 TPE-U(PUR)
端板材料 阳极氧化精制铝合金
活塞杆材料 高合金钢
缸筒材料 光滑阳极氧化精制铝合金
