倍加福光电传感器OBE20M-R100-S2EP-IO-V31-L对射型介绍

光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏应。光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。分析了光电器件的性能、特性曲线。

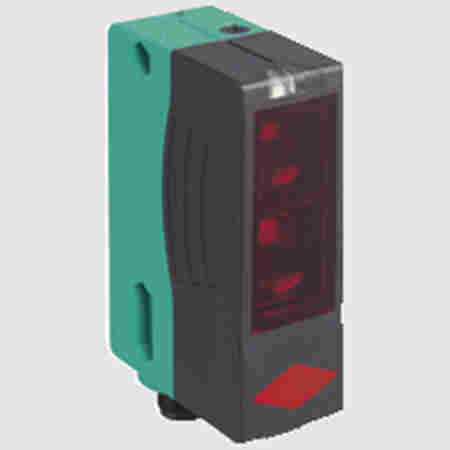

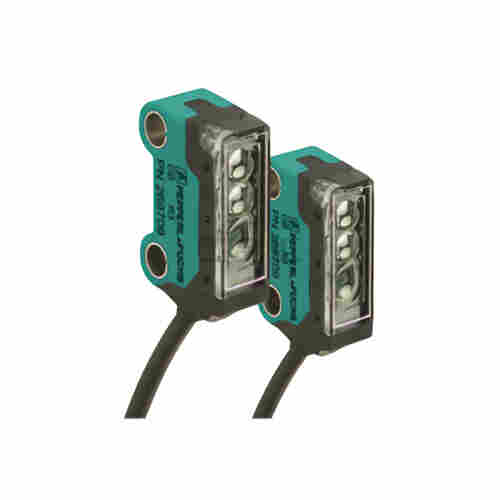

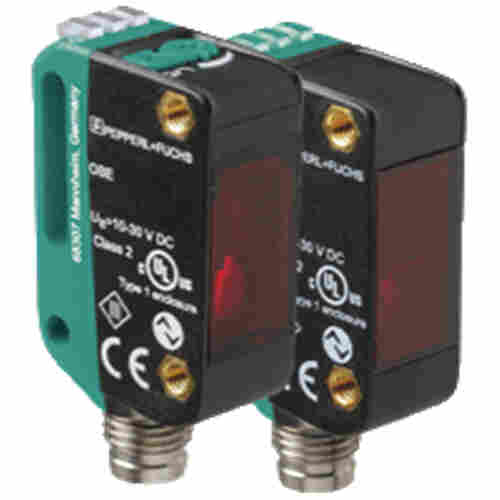

对射型光电传感器（成对） OBE20M-R100-S2EP-IO-V31-L
小型设计，提供多功能安装选项
DuraBeam 激光传感器 - 持久耐用，可像 LED 一样使用
服务和过程数据 IO-bbbb 接口
具有多种频率，以防止相互干扰（抗串扰）
扩展的温度范围
-40°C ... 60°C

较高的防护等级：IP69K

技术参数节选：
系统组件
发射器 OBE20M-R100-S-IO-V31-L
接收器 OBE20M-R100-2EP-IO-V31-L
通用规格
有效检测距离 0 ... 20 m
检测范围极限值 30 m
光源 激光二极管
光源类型 调制可见红光
激光额定值
 注意 激光 ， 切勿直视激光束
 激光等级 1
 波长 680 nm
 光束发散 > 5 mrad ; d63 < 2 mm，范围为 250 mm ...750 mm
 脉冲长度 1,6 µs
 重复率 * 17,6 kHz
 *脉冲能量 9,6 nJ
光点直径 大约 50 mm 相距 20 m
发散角 大约 0,3 °
环境光限制 EN 60947-5-2 : 30000 Lux
功能性安全相关参数
MTTFd 440 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED：
持续亮起 - 通电
闪烁 (4Hz) - 短路

闪烁并带有短间歇 (1 Hz) - IO-bbbb 模式

功能指示灯 黄色 LED：
常亮 - 光路畅通
持续熄灭 - 检测到物体
闪烁 (4 Hz) –运行储备不足
控制元件 接收器：亮通/暗通开关
控制元件 接收器：灵敏度调节

参数化指示器 IO bbbb 通信：绿色 LED 短暂熄灭 (1 Hz)

电气技术规格
工作电压 10 ... 30 V DC
纹波 * 10 %
空载电流 发射器：≤ 13 mA
接收器：≤ 13 mA 在 24 V 供电下
防护等级 III
接口
接口类型 IO-bbbb ( 通过 C/Q = 针脚 4 )
IO-bbbb 修正 1.1
设备 ID 发射器：0x110402 (1115138)
接收器：0x110302 (1114882)
传输速率 COM 2 (38.4 kb/s)
*小循环时间 2,3 ms
过程数据位宽 发射器：
过程数据输出：2 位
接收器：
过程数据输入：2 位
过程数据输出：2 位
SIO 模式支持 是
兼容主端口类型 A
输入
测试输入 在 +UB 下发射器停用
输出
开关类型 该传感器的开关类型是可更改的。默认设置为：
C/Q - 针脚 4：NPN 常开/暗通，PNP 常闭/亮通，IO-bbbb
/Q - Pin2：NPN 常闭/亮时接通，PNP 常开/暗时接通
信号输出 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压 * 30 V DC
开关电流 * 100 mA ， 阻抗负载
使用类别 DC-12 和 DC-13
电压降 ≤ 1,5 V DC
开关频率 1250 Hz
响应时间 0,4 ms
环境条件
环境温度 -40 ... 60 °C (-40 ... 140 °F)
存储温度 -40 ... 70 °C (-40 ... 158 °F)
机械规格
外壳宽度 11 mm
外壳高度 44,5 mm
外壳深度 21,5 mm
防护等级 IP67 / IP69 / IP69K
连接 M8 x 1 连接器，4 针
材料
 外壳 PC（聚碳酸酯）
 光学端面 PUMA

质量 发射器：大约 10 g 接收器：大约 10 g

工作原理：
光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。
