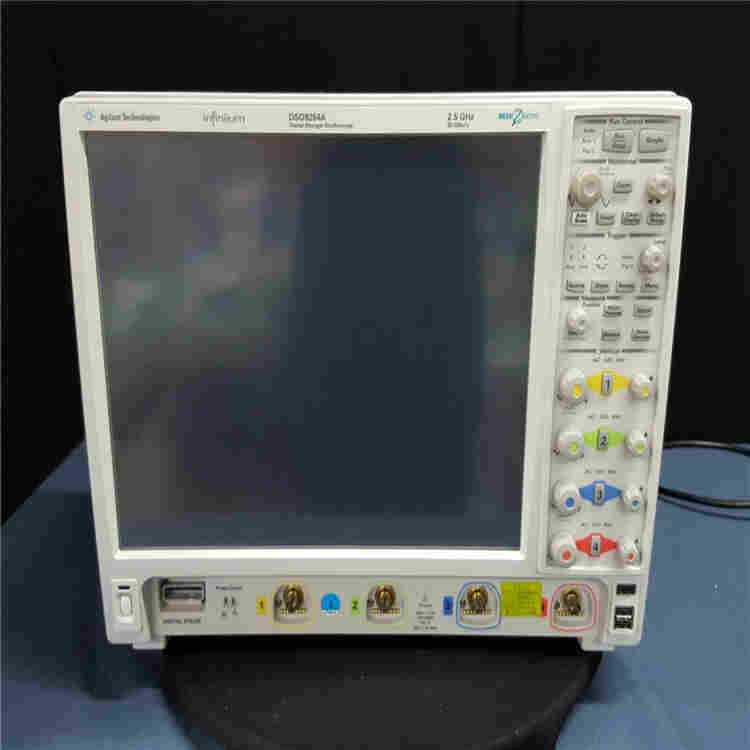

DSO9254A 是 Agilent 的 2.5 GHz、4 通道数字示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示振幅、频率和上升时间等。应用包括故障排除、生产测试和设计。
附加功能：
带宽：2.5 GHz
4通道
* 20 GSa/s 采样率
4 个通道 20 Mpts，2 个通道 40 Mpts
三合一仪器：示波器、逻辑分析仪和协议分析仪
高级触发
15 英寸 XGA 显示器使查看模拟、数字和串行信号变得更加容易。
全面的内置信息系统可快速解答您的问题。面向任务的设置指南为多个测量程序提供了分步说明。
触摸屏显示器是无鼠标操作的标准配置。
从测量栏拖放测量提供了一种直观的方法来对波形的特定周期进行测量。
使用高达 1 Gpts 的存储深度捕获更长的时间段
以 20 GSa/s 的*采样率查看信号的表示
Agilent DSO9254A 提供 2.5 GHz 带宽，配备 15 英寸 XGA LCD 大显示屏，并采用厚度仅为 9 英寸（23 厘米）、重量仅为 26 磅（11.8 千克）的静音封装。DSO9254A 集成了功能强大、功能丰富的 Infiniium 示波器和响应迅速的深存储器。
凭借每通道 40 Mpts 内存和 20GSa/s 采样率，您可以在保持快速采样率的同时捕获长时间周期。快速更新率意味着您的示波器可以在深度内存开启的情况下保持响应，确保模拟信号的表示。
范围：我们的 Infiniium 系列示波器的强大功能加上*的技术指标可为您提供的信号表示。
逻辑分析仪：快速深存储器数字通道让您看到关键数据值和时序关系。MSO 型号增加了 16 个带有标准 128 Mpts 数字内存的高速定时通道，使您能够长时间保持 2 GSa/s 的快速采样率。选择 MSO9254A。
协议分析器：世界上*个具有多选项卡查看功能的基于范围的协议查看器。在协议层和物理层之间快速钻取和移动。
示波器高性能示波器通道可确保更好地查看被测信号。所有型号都包含一个功能强大、功能丰富的 Infiniium 示波器和反应灵敏的深存储器。
反应灵敏的深存储器标准的 20 Mpts/ch 和高达 1 Gpts/ch 的存储器，您可以在保持快速采样率的同时捕获长时间周期。快速更新率意味着您的示波器可以在深度内存开启的情况下保持响应，确保模拟信号的表示。
高级触发当您调查可疑问题时，高级触发器是必不可少的。Infiniium 提供全系列的高级触发，可帮助您隔离和捕获表征所需的条件。9000 系列通过使用带有描述性图形的直观对话框简化了触发设置。
拖放测量很简单：从测量栏中拖出一个图标并将其放在您要测量的周期上。您*多可以对波形进行十次测量。所有测量结果都显示在显示屏底部的统计数据中，并根据您正在测量的通道进行颜色编码。
协议分析器
将协议分析功能添加到您的范围：
CAN、FlexRay、I 2 C、JTAG、LIN、MIPI D-Phy、PCle、RS-232/UART、SATA、SPI、USB、8B/10B、digRF、SVID
使用时间相关跟踪标记在物理层和协议层信息之间快速移动。使用波形符号和业界*多选项卡协议查看器显示协议内容。
数据包选项卡显示数据包随时间变化的高级视图。协议级触发可以很容易地以的方式隔离事件。
连接行业兼容性
以多种行业标准格式导出屏幕截图和波形。
此外，9000 系列还支持与以下各项的兼容性：
MATLAB Basic 和 Advanced（在新范围订单上添加为 061 和 062）
用于 Visual Studio、Agilent VEE、NI LabView 和 MATLAB 仪器控制工具箱等应用程序开发环境的 IVI COM 驱动程序。
IntuiLink 工具栏和数据捕获。
LXI C 类包括内置 Web 控制
NI LabView PnP 和 IVI 驱动器
安捷伦提供创新的探头系列，专为信号访问和测量精度而设计。无论您是在寻找简单的无源探头、高带宽和低负载的有源探头，还是用于电流或高压的探头，我们都能满足您的需求。我们的创新配件可以可靠地连接到具有挑战性的组件，例如小间距设备、表面贴装 IC 和 DDR BGA 封装 - 甚至免提！
