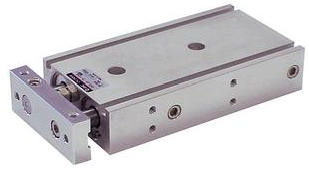

SMC日本基本型双联气缸CXSM20-100使用方法
CXS 系列 双联气缸 基本型
应用于拾放处理，具有高精度导向机能的薄形气缸
轴承的种类 M 滑动轴承
缸径 20 缸径 20mm
通口螺纹的种类 - M螺纹 Rc1/8
气缸行程 100 气缸行程 100mm
磁性开关型号 - 无磁性开关(内置磁环)
磁性开关个数 - 2个 或 无
订制规格 - 标准
内置磁环 内置磁环
配管口径 M5X0.8
安装方式 基本型
配管形式 侧配管
缓冲形式 垫缓冲
环境温度 常温
作动速度 标准
低使用压力 0.05 MPa
高使用压力 0.7 MPa
形式 气压式
0.1MPa理论推力IN 47.1 N
0.2MPa理论推力IN 94.2 N
0.3MPa理论推力IN 141 N
0.4MPa理论推力IN 188 N
0.5MPa理论推力IN 236 N
0.6MPa理论推力IN 283 N
0.7MPa理论推力IN 330 N
0.1MPa理论推力OUT 62.8 N
0.2MPa理论推力OUT 126 N
0.3MPa理论推力OUT 188 N
0.4MPa理论推力OUT 251 N
0.5MPa理论推力OUT 314 N
0.6MPa理论推力OUT 377 N
0.7MPa理论推力OUT 440 N
