倍加福旋转编码器RHI90N-0IAKIR61N-02048增量式介绍
旋转编码器介绍：
旋转编码器是用来测量转速并配合PWM技术可以实现快速调速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。
分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

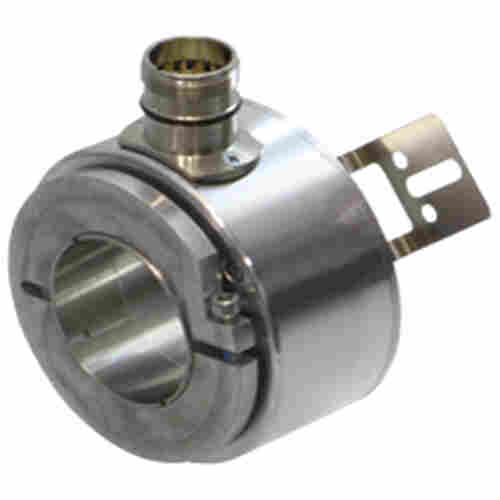

增量旋转编码器 RHI90N
具有紧凑设计的外壳 ∅90 mm
空心轴规格可选，范围为 ∅16 mm ... ∅45 mm
* 50,000 ppr
易于实现轴夹紧
分辨率和精度
选件：通过耐用的塑料绝缘套管提供轴绝缘
技术参数节选 RHI90N
通用规格
检测类型 光电采样
脉冲计数 * 50000
UL 文件编号 E223176
功能性安全相关参数
MTTFd 140 a
任务时间 (TM) 20 a
L10 50 E+9 转速为 1750 rpm 时
诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 10 ... 30 V DC 或 5 V DC ±5% （请参见订购信息中的“输出电路"）
空载电流 * 70 mA
输出
输出类型 推挽，增量式，或 RS-422，增量式
（请参见订购信息中的“输出电路"）
电压降 < 2,5 V （推挽，增量式）
负载电流 *值/通道 40 mA ，短路保护，反极性保护 （推挽，增量式）
*值/通道 20 mA ，短路保护，反极性保护 （RS 422，增量式）
输出频率 * 200 kHz
上升时间 600 ns
断电延时 600 ns
连接
连接器 类型 9416 (M23)，12 针，类型 9416L (M23)，12 针
电缆 ∅6.5 mm，4 x 2 x 0.14 mm2，1 m
符合标准
防护等级 DIN EN 60529，IP65
气候测试 DIN EN 60068-2-78
发射干扰 EN 61000-6-4:2007/A1:2011
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
*许可环境温度 max. 60 °C (max. 140 °F)
环境条件
工作温度 -5 ... 70 °C (23 ... 158 °F) ，可移动缆线
-20 ...70 °C (-4 ...158 °F)，固定缆线
存储温度 -40 ... 80 °C (-40 ... 176 °F)
机械规格
材料
外壳 铝，平板
法兰 3.1645 铝
轴 不锈钢 1.4305 / AISI 303
带绝缘套管（作为选件提供），采用 PPS GF40 材料制成，内径为 16 mm、25 mm、30 mm、38 mm，绝缘电压为 3 kV（请参见类型代码）
质量 大约 900 g
旋转速度 * 3500 min -1
起始扭矩 ≤ 18 Ncm
轴负载
角度偏移 1 °
轴向偏移 * 1 mm
应用特点
旋转编码器是集光机电技术于一体的速度位移传感器。
