相控阵模块CTS-PA22S是业界小型工业相控阵模块，重量仅约500克。支持OEM定制，集成到您的无损检测设备内部或作为工业现场总线单元节点、自动化检测终端。具备多种应用场景APP，如面阵、菊花阵检测螺栓，TFM模式、常规相控阵模式等，配套多款研制超声探头。
业界小型工业相控阵模块，重量仅约500克。
支持OEM定制，集成到您的无损检测设备内部或作为工业现场总线单元节点、自动化检测终端。

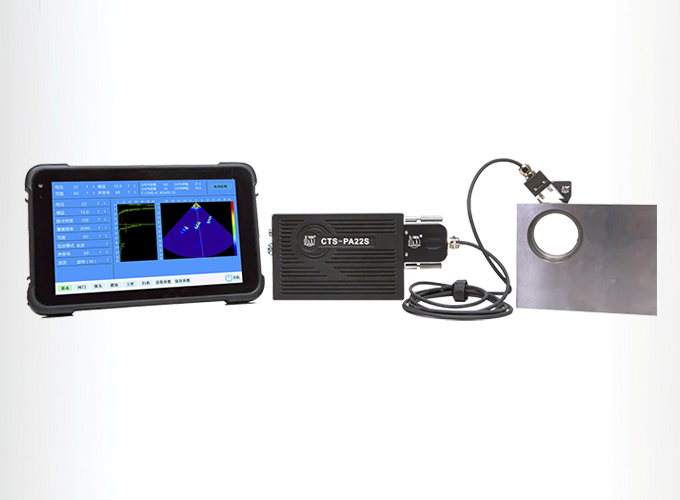

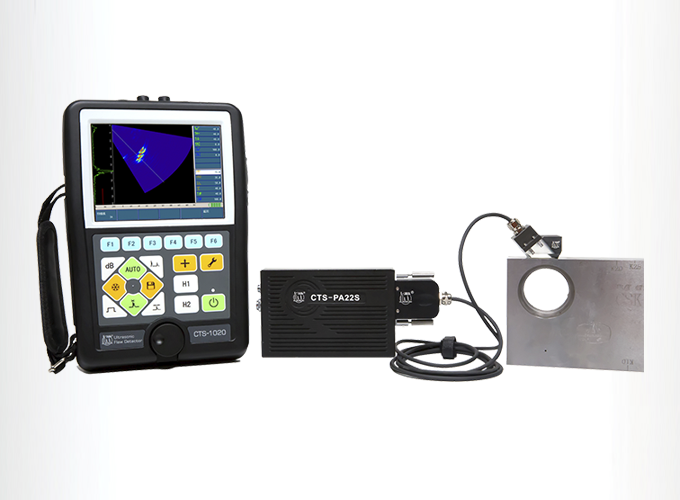

有线、无线多种连接方式，灵活外挂超声设备或手持终端。
具备多种应用场景APP，如面阵、菊花阵检测螺栓，TFM模式、常规相控阵模式等，配套多款研制超声探头。
<
>
| 通道数 | 并行16通道 |
| 支持探头阵元数 | 扩展支持64 |
| 数字化频率 | 100M，10bit |
| 可调模拟增益 | 80dB |
| 带宽 | 0.7～18MHz（-3dB） |
| 滤波 | 高通、低通、窄带 |
| 扫查方式 | 线扫、扇扫 |
| 显示模式 | A、B、S、TFM |
| 检波方式 | 全波、正向、负向 |
| 发射电压 | 20～120V（50Ω负载） |
| 脉冲宽度 | 100～500ns |
| 重复频率 | 10K |
| 报警方式 | 蜂鸣器、指示灯 |
| 外部接口 | USB、编码器、I/O |
| 数据接口 | WiFi（通过USB接口）、 以太网（选配） |
| 供电电源 | DC 12V |
| 工作电流 | 约1A（启动时2A） |
| 工作温度 | -10~40°C |
| 存储温度 | -20~60°C |
| IP等级 | IP54 |
| 外形尺寸 | 144.2x95x30mm |
| 重量 | 0.53kg |
