CTS-xxUT系列是我司*推出的多通道超声波数据采集和二次开发平台，集成了超声波高压发射、回波信号接收、放大、AD采集及处理功能，并且提供了二次开发功能，用户可自行开发应用软件，利用CTS-xxUT采集到得数据进行处理，增加自己特有的功能和界面，集成到自己的系统之中，形成各种超声波应用系统。
CTS-xxUT系列是我司*推出的多通道超声波数据采集和二次开发平台，集成了超声波高压发射、回波信号接收、放大、AD采集及处理功能，并且提供了二次开发功能，用户可自行开发应用软件，利用CTS-xxUT采集到得数据进行处理，增加自己特有的功能和界面，集成到自己的系统之中，形成各种超声波应用系统。
型号CTS-xxUT中的“xx”代表超声通道数量，例如CTS-08UT具有8个常规超声通道，通道数量可依用户需要删减。如果您需要更多通道，可考虑另外一款CTS- 40UT，单机*多可支持40个常规超声通道。
结构原理:

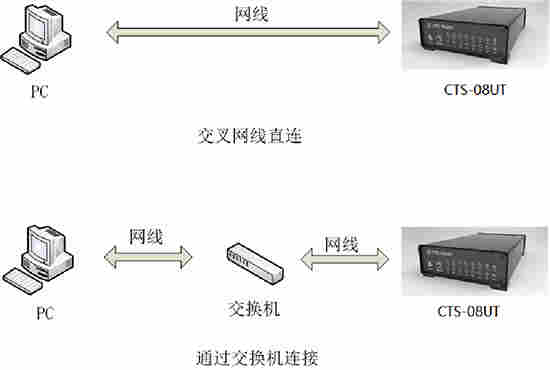

CTS-xxUT是一个独立的模块，通过网线与监控主机相连。运行在监控主机上的软件通过网络接口向CTS-xxUT发送指令，并接收CTS-xxUT回传的数据，如下图所示。
功能特点：

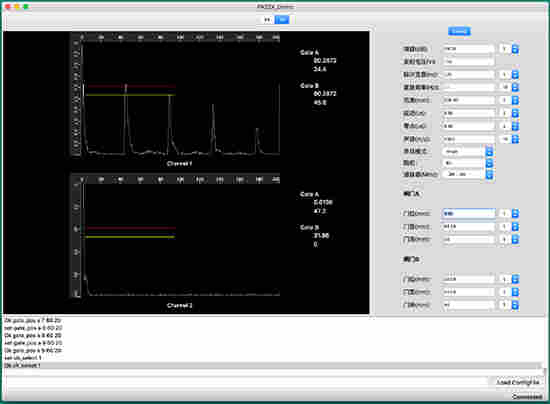

提供全套客户端示例程序PA22X-DEMO源代码，该DEMO代码已具备基本的多通道超声功能，用户可参照DEMO代码进行二次开发，或直接在DEMO代码上增加功能进行开发。
精心设计的二次编程接口，编程简单直观，更支持人工调试，在编程之前，即可人工向CTS-xxUT发送指令，试验修改参数的效果。
内部集成超声波激励电路，负方波形式，激励电压从-25V～-300V可调，脉冲宽度从30 ns～1000ns可调，*匹配不同型号的发射晶片。
内部集成超声波探伤仪器所需的大部分信号处理和检测功能，如A型波压缩、闸门检测、声程测量等，您可快速搭建出一套标准的超声波探伤系统。
如果您希望自己从头处理所有数据，CTS-xxUT也提供了原始数据模式，直接将未经任何处理的AD采样数据发送给客户端软件，由您的软件任意处理。
| 发射器 | |
| PRF | 25～10KHz |
| 电压 | 负方波，-25～-300V 步进25V |
| 宽度 | 30～1000ns，5ns 步进 |
| 触发 | 自触发、外触发、编码器触发 |
| 接收器 | |
| 水平线性 | 不大于0.4% |
| 垂直线性 | 不大于3% |
| 灵敏度余量 | 配用2.5P20探头发现距探测面200mm的Φ2mm平底孔的探伤灵敏度余量不小于56dB |
| 阻尼 | 400、80 |
| 采样率 | 100M |
| 带宽 | 0.5～15MHz |
| 增益 | 0.0～110.0dB |
| 滤波器 | 窄带、宽带 |
| 检波 | 正向、负向、全波、射频、频谱 |
| 通道间串扰 | >60dB |
| *输入信号 | 14VPP |
| 检测范围 | 0.0～10000mm ( 钢纵波) ，连续可调，*小步进值 0.1mm |
| 显示延迟 | 0～999.9μs |
| 显示移位 | -7.5～3000μs |
| 信号处理 | |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 5～95% |
| 测量模式 | 前沿、峰值 |
| 显示读数 | 闸门内读数：幅度及声程 |
| 测量分辨率 | 0.1mm |
| 系统/其他 | |
| 功耗 | 15W，依配置不同而异 |
| 数据传输 | 1000M以太网 |
| 角度 | 线扫 -75°～+75°，步进0.1、1、10可调;扇扫 -75°～+75°，步进自动优化 |
| 尺寸 | 100×200×300 |
| 常规探头接口 | Q5 |
| 编码器接口 | 2个增量式编码器 |
| USB接口 | 2个 |
| 通用I/O口 | 圆形 |
| 网络接口 | 100M/1000M 以太网接口 |
| 调试口 | COM口1个 |
