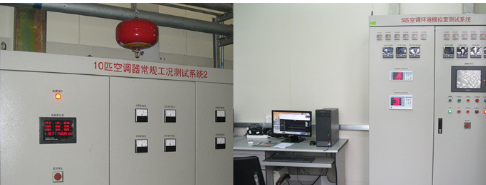

5匹焓差室DMS-HC05深圳德迈盛

1， 概要

本实验台是以焓差法作为空调机制冷，制热量的基本测试手段。为工厂提供了一套较完整的，高精度的测试手段,要求有热电偶,计算机自动采集显示运行可靠.制造工艺*.

2， 主要设备及工程：

(1)实验室房间结构      (2)压缩冷凝机组        (3)空气再处理设备

(4)加湿加热器          (5)风量测试装置        (6)控制柜

(7)测量仪表            (8)制冷系统管道工程    (9)配水系统

(10)电气接线           (11)冷却及给水排水系统 (12)计算机系统

1， 测试项目:

(1) 制冷量.

(2)     制冷消耗功率.

(3)     高温制冷量.

(4)     热泵制热量.

(5)     热泵消耗功率.

(6)     电热制热消耗功率.

(7)     低温,低温制冷量.

(8)     *运行制冷.

(9)     *小运行制冷.

1，  技术条件：

(1) 采用标准机，在额定工况下与*测试中心相比偏差小于2%。

(2) 一次性装机连续5次测量的冷量重复性偏差小于2%。

(3) 一次性装机连续7次测量风量偏差小于2%。

(4) 系统为自动控制测量型

(5) 系统具有过热及水位保护,并且加热和加湿与风机运行互锁.

(6) 系统具有故障显示功能.

(7) 除正常检测实验外,系统增加了热电偶温度测量,1点压缩机频率测量,2点冷媒压力测试.

(1)占地面积：10MX10M      厂房净高>3.8M

(2)电源:3相5线  380V 50HZ 150KVA

(3)供水量:2T/H 至施工现场

实验台概要:

1,实验机种:

(1) 机种:风冷式房间空调器(窗式,壁挂式,立柜式)

(2) 体积:室内机小于1200WX800DX1900H

         室外机小于1200WX800DX1200H

实验室:

(1)      室外尺寸:4400WX3600DX3000H

(2)      室内尺寸:5500WX3600DX3000H

(3)      保温层:100厚聚氨脂库板

(4)      地板: 100厚硬质聚氨脂库板.

(5)      门和窗:

门:1000WX2000H 2 个

系统设备

      有测试冷媒压力传感器2个.

   1.传感器,变送器

(1) 温度传感器:PT100 A 级

–10-80℃,分辨率:0.1℃

Ф4X150

(2) 大气压力变送器 横河:

输入:80KPA—110KPA

输出: 4-20 mA

电源:24VDC

(3) 微差压变送器 横河
