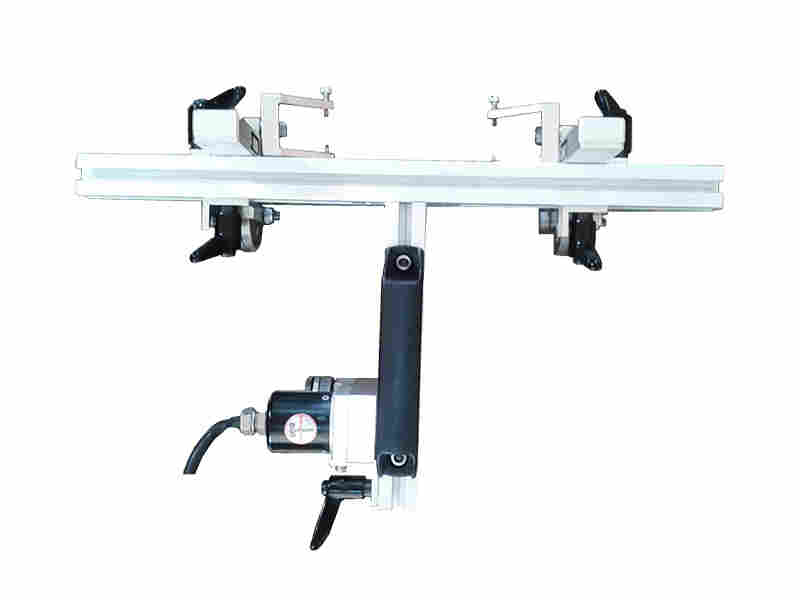

SCQtofd-5扫查器采用T型结构设计，T型连接点安装位置可以自由移动，适合检测平板类焊缝或曲率变化不大的曲面工件焊缝的检测。
SCQtofd-5扫查器采用T型结构设计，T型连接点安装位置可以自由移动，适合检测平板类焊缝或曲率变化不大的曲面工件焊缝的检测。
T型结构整体固定，可靠实用。
T型连接点安装位置可以自由移动，对一些特殊结构的焊缝及焊缝余高也能很好适应。
磁吸附功能，三个磁吸轮可以将整个扫查器吸附在工件表面上。
安装夹具的横梁有PCS调节刻度尺的丝印，PCS刻度包括夹具正向安装及反向安装，方便用户调节PCS值。
| PCS值范围 | 配套本公司的TOFD楔块（前沿8mm），PCS调节范围为20mm～300mm，可按用户要求定做。 |
| 编码器精度 | 5 step/mm |
| 编码器接口 | 采用工业标准的编码器接口标准，符合新容规及其他TOFD检测标准。 |
1) 可实现单通道TOFD或双通道PE检测。
2) 可完成TOFD 平行或非平行扫查方式。
3) 特别适合曲率不大的工件焊缝进行检测。
4) 匹配仪器型号：CTS-1008plus、CTS-2009。
