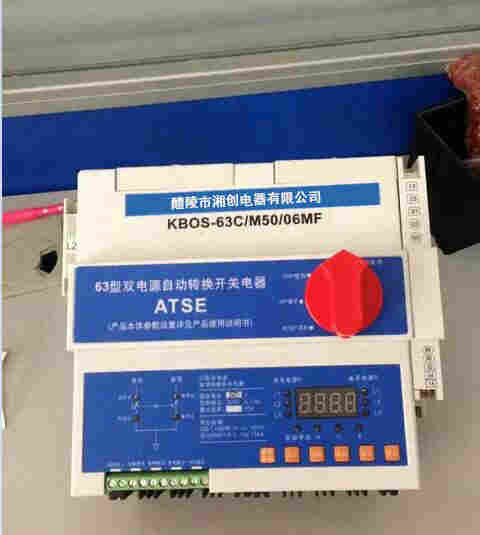

BDKBOJ-45C 控制与保护开关说明书当线路出现消防警报时，此时需要双电源及时分断两路电源，常规双电源产品配置有消防常闭无源开关信号，接用户指示输入该常闭信号后，指示双电源开关进入双分状态，当消防警报撤消时，使消防接口输入的常闭开关变为常开状态，如果常用电源和备用电源都正常时双电源开关将自动延时自复到常用电源。使供电系统恢复正常。
当双电源开关用于电网对发电机工作模式时，当常用电源出现异常，双电源开关自动启动发电输出命令（无源触点闭合信号），指示发电机启动工作，等发电机发电达到80%ue时，双电源开关自动延时自投到备用发电机电源。当常用电源恢复正常时，自动延时自复到常用电源，同时停止发电输出命令，停止发电机工作。
电源切换系统的相关产品大体分为三类：接触器类、空气断路器类、电源自动转换开关电器（ＡＴＳＥ）类，其中电源自动转换开关又分为切换部件为空气开关和负荷隔离开关两种。
此类电源切换系统以接触器为切换部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
此类电源切换系统以塑壳空气断路器为切换部件，切换功能用ＡＴＳ自动控制单元完成，有机械和电气连锁，功能完善，组成元器件较少，安装方便，无二次线路，但价格较高，一般置于配电柜中，用在计算电流较大（６３０Ａ以上）的场所。代表产品为施耐德电气公司的ＡＴＳ产品和ＡＢＢ公司ＤＰＴ／ＳＥ产品。
此类电源转换系统是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动切换开关。此类电源切换系统产品，为统一设计制造，体积小，结构简单，开关切换驱动采用电机驱动，切换平稳可靠，操作器电机驱动只在开关切换瞬间有电流通过，稳态时无需提供工作电流，节能显著。产品无温升发热、触点粘结、线圈烧毁现象。开关带有机电连锁装置，可实现自投自复、自投不自复、失压、欠压、断相保护、手动－自动转换、延时控制等，为电源切换类主流产品。
自动转换开关电器（ＡＴＳＥ）的相关产品可分为二个级别：ＰＣ级和ＣＢ级。ＰＣ级：能够接通、承载、但不用于分断短路电流的ＡＴＳＥ。ＣＢ级：配备过电流脱扣器的ＡＴＳＥ它的主触头能够接通并用于分断短路电流。ＰＣ级自动转换开关电器（ＡＴＳＥ）切换部件为负荷隔离开关；ＣＢ级自动转换开关电器（ＡＴＳＥ）切换部件为空气开关。
交流５０Ｈｚ，额定电压不过１０００Ｖ，直流电压不过１５００Ｖ。
ＩＥＣ６０９４７－６－１：１９９８（１．２版）《低压开关设备和控制设备第６部分：多功能电器第１篇自动转换开关电器》。ＩＥＣ６０９４７－６－１：１９９８（１．２版）是ＩＥＣ６０９４７－６－１：１９８９版及其第１次修正Ｎｏ．１Ａｍｅｎｄｍｅｎｔ１９９４－１０和第２次修正Ｎｏ．２Ａｍｅｎｄｍｅｎｔ１９９７－０９合订版本。
ＧＢ／Ｔ１４０４８．１１－２００２《低压开关设备和控制设备第６部分：多功能电器第１篇自动转换开关电器》。由于ＧＢ／Ｔ１４０４８．１１－２００２引用大量的ＧＢ／Ｔ１４０４８．１－２００《低压开关设备和控制设备则》中规定的技术要求和试验方法，因此必须与ＧＢ／Ｔ１４０４８．１－２００结合使用。此标准为２００２年１０月８日发布２００３年４月１日实施。３自动转换开关电器（ＡＴＳＥ）的设计选用要点:
（１）确定自动转换开关电器（ＡＴＳＥ）的额定工作电压及使用类别；
（２）根据计算电流选择自动转换开关电器（ＡＴＳＥ）的规格。各不同厂家的产品规格会稍有不同。选用的基本原则如下：
①ＰＣ级、ＣＢ级ＡＴＳＥ在现有规范情况下均可使用。鉴于市场上ＡＴＳＥ产品较多，选型时需特别注意的指标有：ＰＣ级ＡＴＳＥ的额定短路接通能力和额定短时耐受电流（如应用的话）；ＣＢ级ＡＴＳＥ的额定短路接通与分断能力；
②原则上ＡＴＳＥ自动转换开关电器不作为短路保护电器使用，只作为电源自动转换开关使用，前端应设置空气断路器保护，这样更为妥当，有利于日后的安全使用、维护及检修；
③ＡＴＳＥ的额定电流应大于或等于其上级空气断路器的过负荷动作电流。
（３）根据每路电源的性质及不同用途确定投切方式及各种功能：自投自复、自投不自复、优先电源、不优先电源、过欠电压检测、频率检测、缺相检测、通讯接口、电气机械互锁、连续可调的延时转换及自动、远程、紧急手动控制。
自动转换开关电器（ＡＴＳＥ）是一种电源切换系统类新产品，随着技术的不断发展和进步，必然向大电流、更多电压等级、切换可靠性更高、功能更完善的方向发展，在工业与民用建筑中将得到更广泛的应用。
[1]《民用建筑电气设计规范》jgj/t16-92。
[2]*标准gb/t《低压开关设备和控制设备第6部分：多功能电器第1篇:自动转换开关电器》
[3]国际标准iec60947-6-1：《低压开关设备和控制设备第6部分：多功能电器第1篇:自动转换开关电器》.1998（1.2版）
双电源二段式只有两种切换状态：s电源供电----b电源供电
双电源三段式是三种切换方式：a电源=====完全中间位置=====b电源供电
双电源二段式是指双电源只有两个工位，即常用电一个工位和备用电一个工位。
双电源三段式即除了常用电和备用电两个工位还用个中间位。
一般双电源两段式只有pc级有，cb级的一般都有三个工位。
pc级的大容量的开关大部分的厂家是做不到两段式的！中间位给切换过程中产生的冲击一个缓冲的时间，以利于灭弧，保证切换安全
cb级一般都是三段式的双电源，带有保护功能，即大负荷或短路电路切换开关动作切换至中间位，两路电源同时断电，这样双电源就违背了它本身所具有的功能。即保证电气设备连续可靠的运行！还有一种可能，因为cb级三段式双电源开关是有两个断路器或接触器加机械连锁、电动装置......众所周知cb级双电源带有保护功能，即出现短路电路时，双电源保护起作用跳脱，因为由机械连锁一路跳脱另一路同时合闸，这样的话短路电路还没有排除，会对电气设备造成重复性的损伤，这样的切换也是没意义的！
如果你的设备需要检修或者完全断开电源进行测试的话，*选三段式双电源。当然价格略高一点。
主要功能：
该产品提供温度、温度等显示及控制功能。还可与相关操作控制回路及各类防误操作电磁锁配合，实现强制闭锁开关柜操作把手以及防护门的误操作，具有防止带电分、合接地开关（刀闸），防止误入带电间隔，提高电器开关设备的安全防误功能。具有五防功能。配合相应电压等级的高压带电传感器，装置可应用于户内各类高压设备的带电指示。高压设备的带电闭锁状态“开锁”指示灯亮，允许操作。
技术特征：
工作电压：AC/DC 100~265V
使用环境：温度-20℃~70℃,相对湿度≤95%RH
功耗:≤5W
抗电强度:外壳与端子间大于AC2000V
绝缘功能:外壳与端子间大于100MΩ
温/湿度控制部分
凝露启控：88%RH±5%RH（20℃时）
控温范围：控制值固定按用户要求出厂前设定（-30~70℃）
回差：4~6℃ 响应速度：典型值≤5S
负载控制：手动/自动转换
输出：一倍工作电压，额定功率阻性负载AC220V/5A
