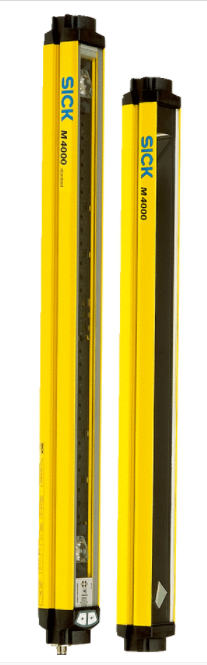

M40Z-043002AU0, PSD02-2301多光束安全光栅
产品特点
扫描范围 0.5 m ... 4.5 m
光束数量 4
光束距离 300 mm
响应时间 10 ms
同步 光学同步
带有集成信号灯的端盖 ✔
特性 Connection AS-Interface instead of the system connection
安全技术参数
类型 类型 4 (IEC 61496-1)
安全完整性等级
类别 类别 4 (EN ISO 13849)
性能等级 PL e (EN ISO 13849)
PFHD（每小时危险失效率） 6.6 x 10-9 (EN ISO 13849)
TM（持续运行时间） 20 年 (EN ISO 13849)
在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
功能
功能 交货状态
光束编码 ✔ 未编码
接口
AS-Interface Safety at Work ✔
系统接口
允许的电缆长度 15 m 1)
允许导体截面 ≥ 0.25 mm²
配置方式 配置件
显示元件
LEDs
7 段显示
带有集成信号灯的端盖 ✔
1) 取决于具体负荷、电源和导线横截面。必须遵守规定的技术参数。.
电气参数
防护等级 III (IEC 61140)
供电电压 UV 24 V DC (19.2 V DC ... 28.8 V DC) 1)
残余纹波 ≤ 10 % 2)
电流消耗 ≤ 0.6 A 3)
安全输出端 (OSSD) 2 个 PNP 半导体，短路保护、监控交叉电路 4)
开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)
关闭状态，开关电压 LOW ≤ 2 V DC
各 OSSD 的电流负载能力 ≤ 500 mA
1) 外部电压供给设备根据 EN 60204-1 必须能缓冲 20 ms 的短时间断电。SICK 可提供合适的电源件。.
2) 在 UV 限值范围内.
3) 无负荷.
4) 适用于在 –30 V 和 +30 V 之间范围的电压.
机械参数
维度 参见尺寸图
外壳横截面 52 mm x 55.5 mm
材料
外壳 铝合金 ALMGSI 0.5, 粉末涂层
前镜 聚碳酸酯，有防刮涂层
环境参数
外壳防护等级 IP65 (EN 60529)
工作环境温度 –30 °C ... +55 °C
储存温度范围 –30 °C ... +70 °C
空气湿度 15 % ... 95 %, 非冷凝
抗冲击能力 10 g, 16 ms (IEC 60068-2-29)
