一、概述

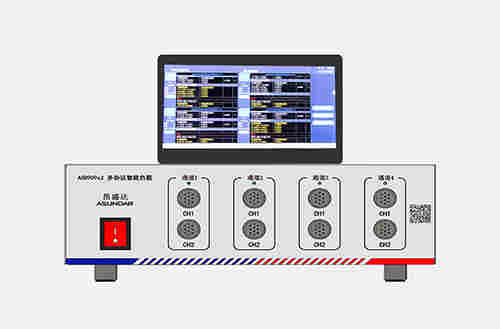

ASD909x2多协议智能负载由测试仪主机和安卓上位机两部分组成，主要用于移动电源、适配器等外接电源 PCBA和成品的负载功能测试及性能评估。测试仪内部集成四个独立的可编程多协议电子负载模块，在具备普通电子测试仪基础功能的同时兼容多快充协议，单台设备可完成PCBA或成品的绝大部分功能测试，测试快充时无需诱骗器等设备。支持导入或导出文件，将测试结果以文档形式直接导出到U盘等存储设备。支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。
二、技术参数
PD3.1、PPS、QC3.0、FCP、
SCP、SSCP、AFC 、VOOC 、SVOOC
设定值度
（25 °C）
回读值度
（25 °C）
注：纹波采样端是测试线转接端口处采样，如产品测试纹波时，杂信大的产品建议在采
样端加上一个10UF的电解电容，滤除去杂信，纹波测试应用于生产测试的一致性评估。
不适用于研发评估产品
通道数
4通道*2
类型
项目
参数
测量范围
电压
电压 0~60V
电流
0~10A
功率
240W*4(注：适用生产自动测试）
支持协议类型
协议
设定值解析度
电压
1mV
电流
1mA
回读值解析度
电压
1mV
电流
1mA
电压
±(0.1%+0.05%FS)
电流
±(0.15%+0.08%FS)
电压
±(0.1%+0.04%FS)
电流
±(0.15% +0.06%FS)
纹波测试范围
频率
50Hz~500KHz
电压
< 3000mVp-p
三、整机特性
电网输入
电压
100~240Vac
频率
47~63Hz
控制方式
Android触摸
通讯接口
DB9 TTL串口
散热方式
风扇
/
温度
工作环境
0 to 35 °C
尺寸
安卓屏
260mmD*145mmW*22.2mmH
产品尺寸
313mm*251mm*97mm
包装尺寸
450mm*385mm*205mm
重量
设备重量
5.6Kg + 1.9Kg（设备+安卓屏）
包装重量
8.7 Kg
