MSO/UPO2000系列混合信号示波器 的详细介绍

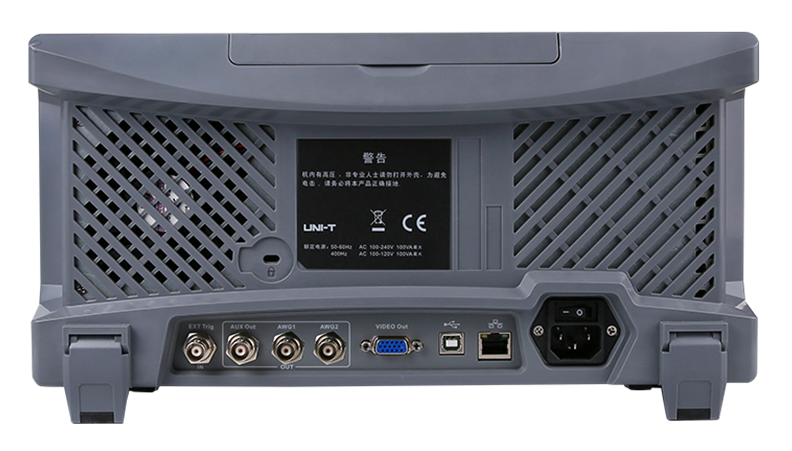

MSO/UPO2000系列混合信号示波器MSO2202-S，MSO2204-S，MSO2202，MSO2204，UPO2202，UPO2204，MSO2102-S，MSO2104-S，MSO2102，MSO2104，UPO2102，UPO2104是基于UNI-T**的Ultra Phosphor技术的一款多功能、高性能的示波器，实现了易用性、优异的技术指标及众多功能特性的**结合，可帮助用户更快地完成测试工作。是针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。

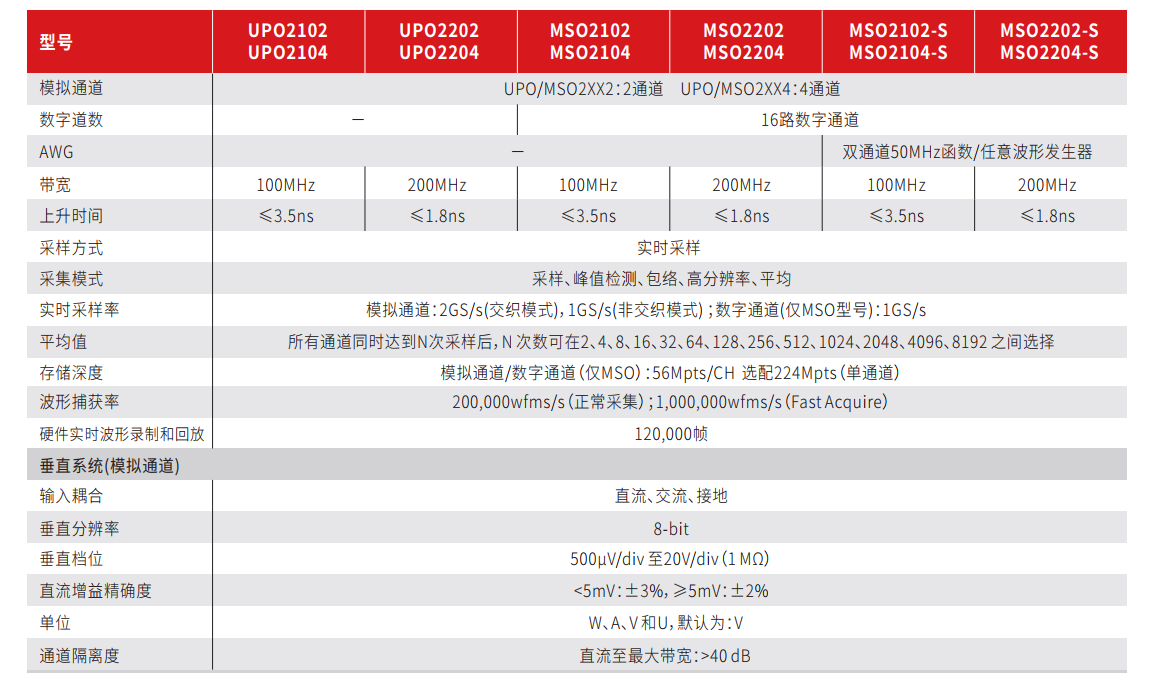

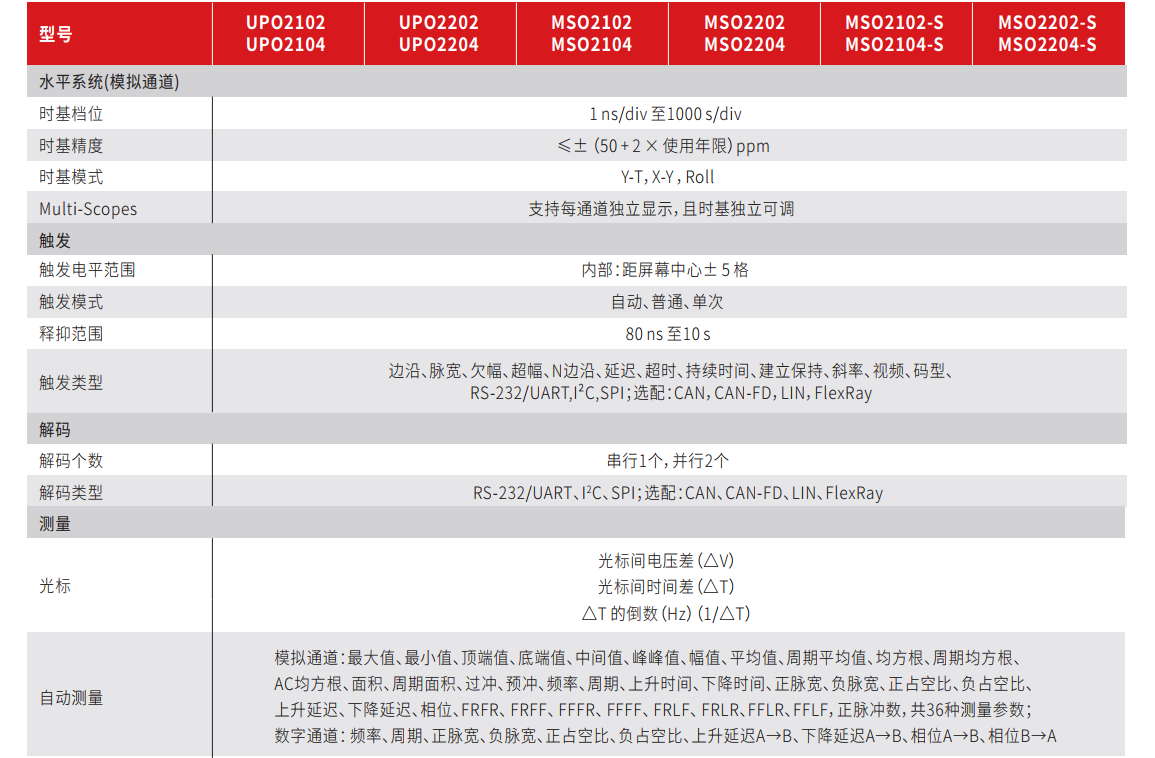

型号 | 模拟通道数 | 模拟带宽 | *高实时采样率 | *大存储深度 | *高波形捕获率 | 数字通道 | 内置信号源 |
MSO2202-S | 2 | 200M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | 50M |
MSO2204-S | 4 | 200M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | 50M |
MSO2202 | 2 | 200M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | - |
MSO2204 | 4 | 200M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | - |
UPO2202 | 2 | 200M | 2GS/s | 56Mpts | 200,000wfm/s | - | - |
UPO2204 | 4 | 200M | 2GS/s | 56Mpts | 200,000wfm/s | - | - |
MSO2102-S | 2 | 100M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | 50M |
MSO2104-S | 4 | 100M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | 50M |
MSO2102 | 2 | 100M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | - |
MSO2104 | 4 | 100M | 2GS/s | 56Mpts | 200,000wfm/s | 16 | - |
UPO2102 | 2 | 100M | 2GS/s | 56Mpts | 200,000wfm/s | - | - |
UPO2104 | 4 | 100M | 2GS/s | 56Mpts | 200,000wfm/s | - | - |

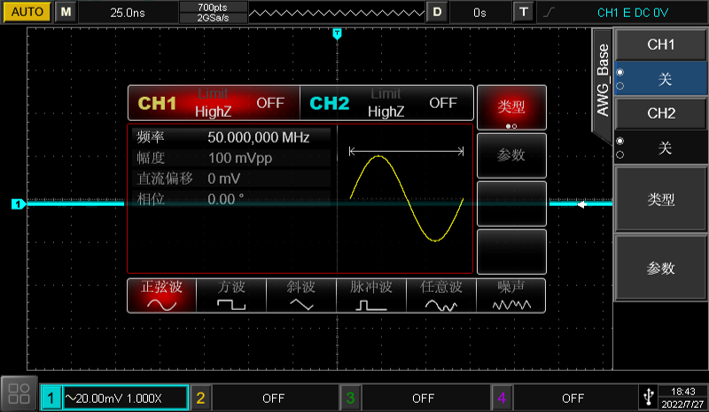

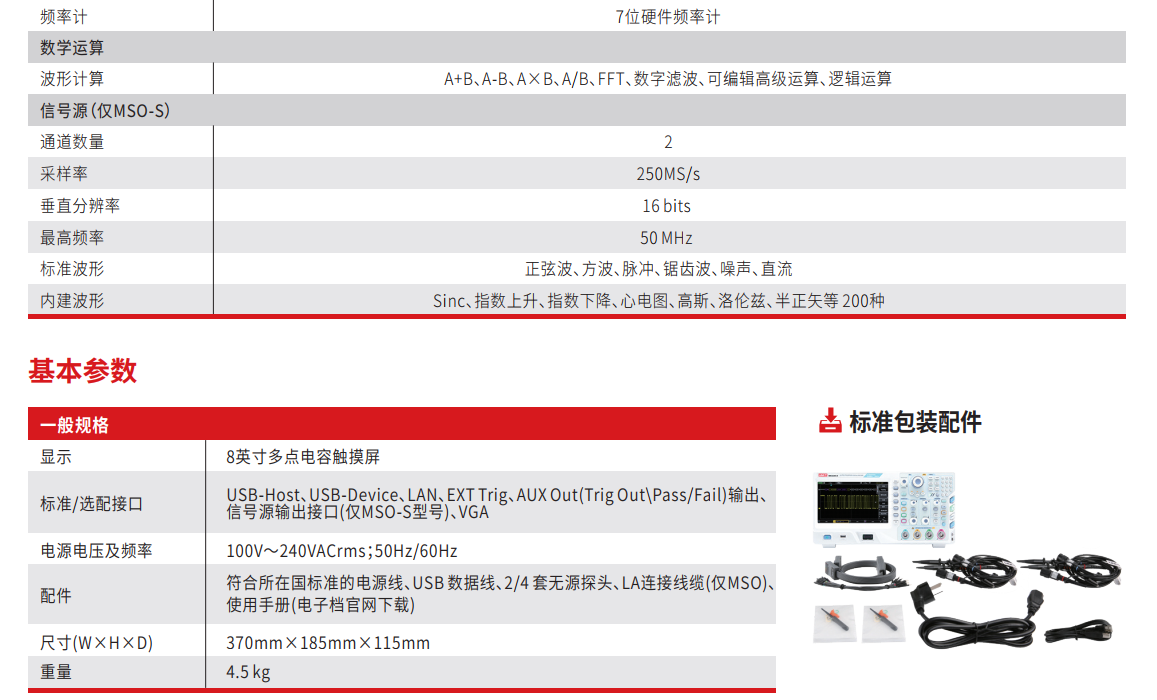

内置双通道50MHz信号发生器
（仅MSO-S型号）
频率分辨率：1μHz
采样率：250MSa/s
波形：正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形
工作模式：输出选通、持续、调制
调制类型：AM、FM

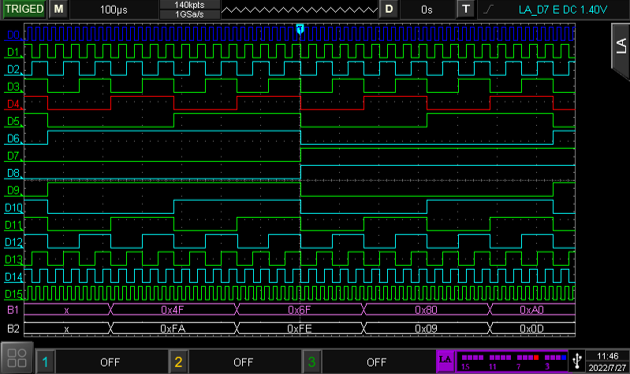

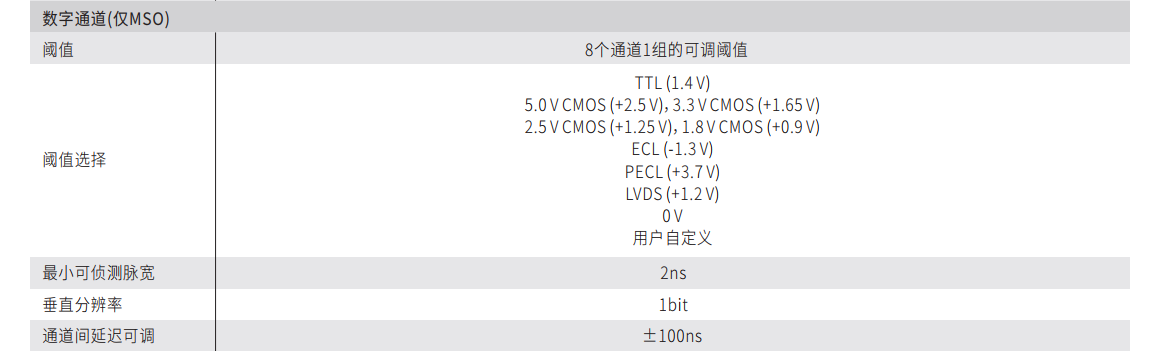

LA逻辑分析仪 （仅MSO型号）
用于并行总线，协议解码和时序测量。逻辑分析仪探头：
输入阻抗：101kΩ
电压摆幅：500mV
*小可侦测脉冲宽度:5ns
探头长度：1m
MSO2000系列数字通道实时采样率：1GS/s
MSO2000系列数字通道存储深度：56Mpts

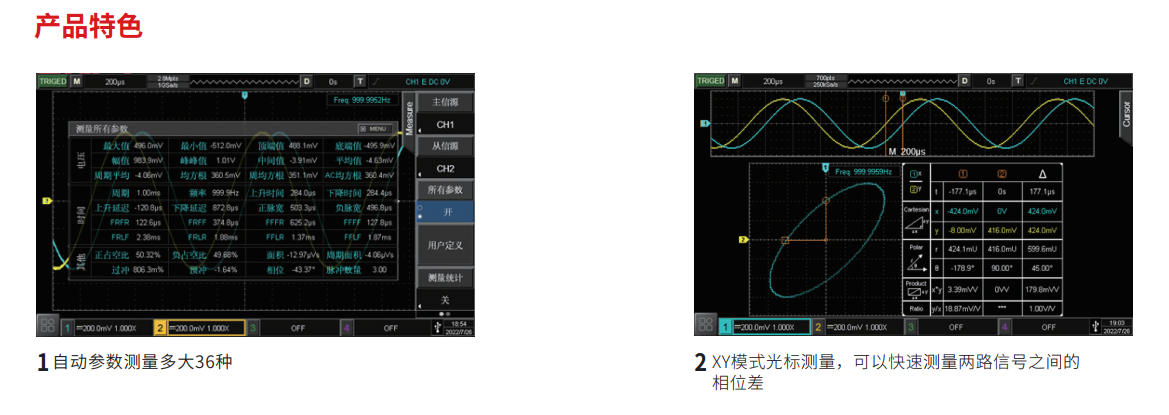

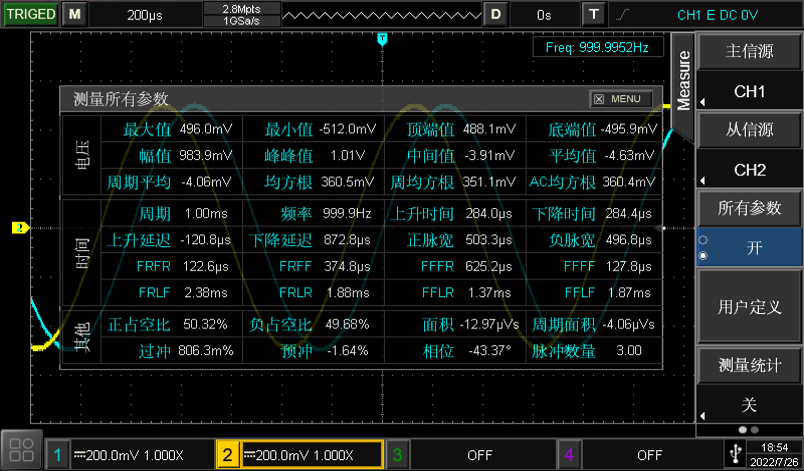

自动测量参数多达36种
*大值、*小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、脉冲计数共36种测量参数

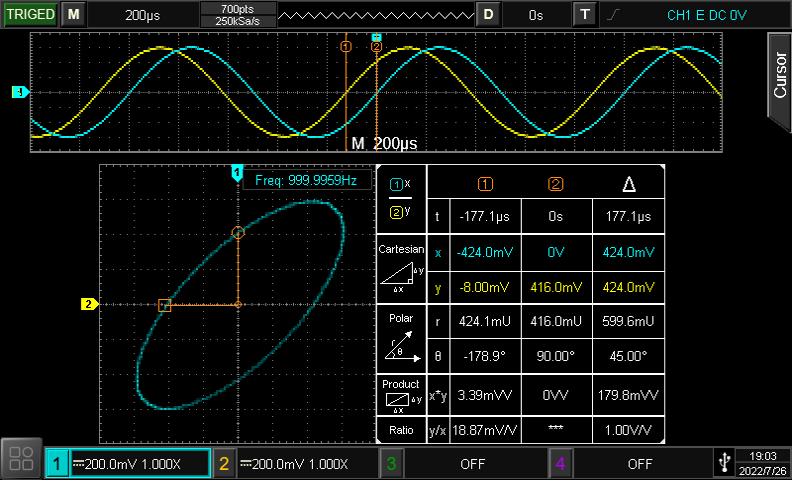

XY模式
XY模式光标测量，可以快速测量两路信号之间的相位差

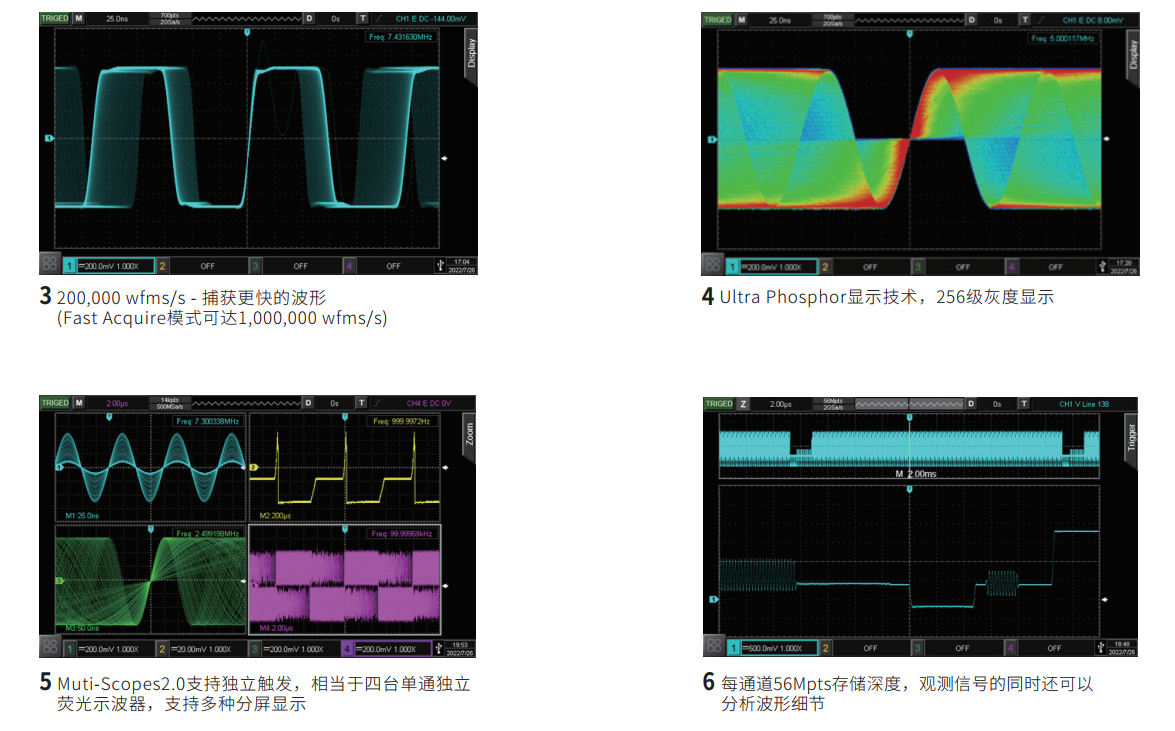

200,000 wfms/s - 捕获更快的波形
提高了捕获极低概率事件的能力，可更直观的观察信号抖动和毛刺
增强型FFT
4M点增强FFT，支持频率设置，瀑布图，检波设置和标记测量等，支持分屏显示及**测量功能

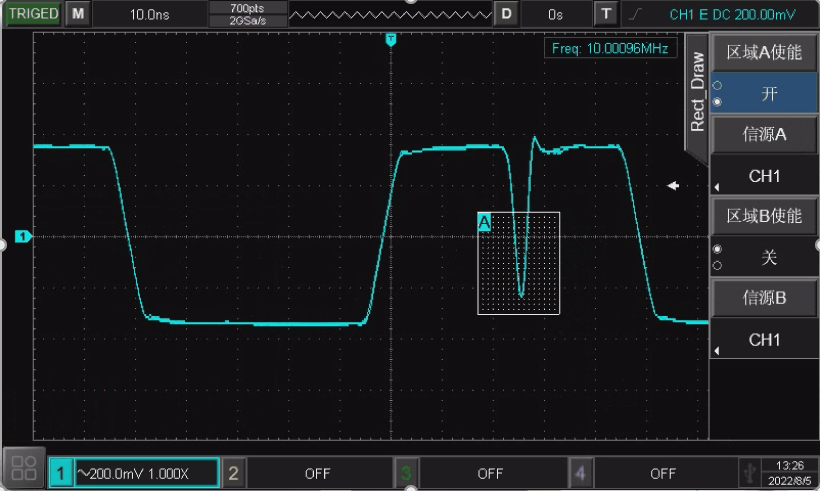

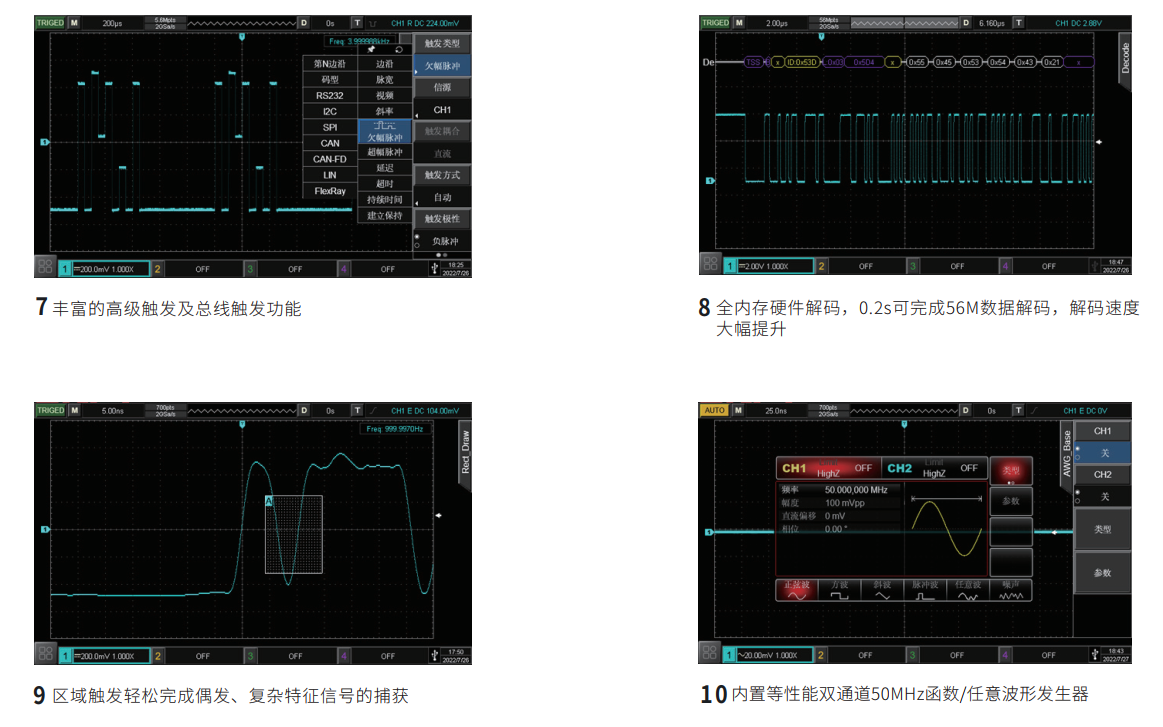

区域触发
区域触发可和现有的基础触发、**触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获

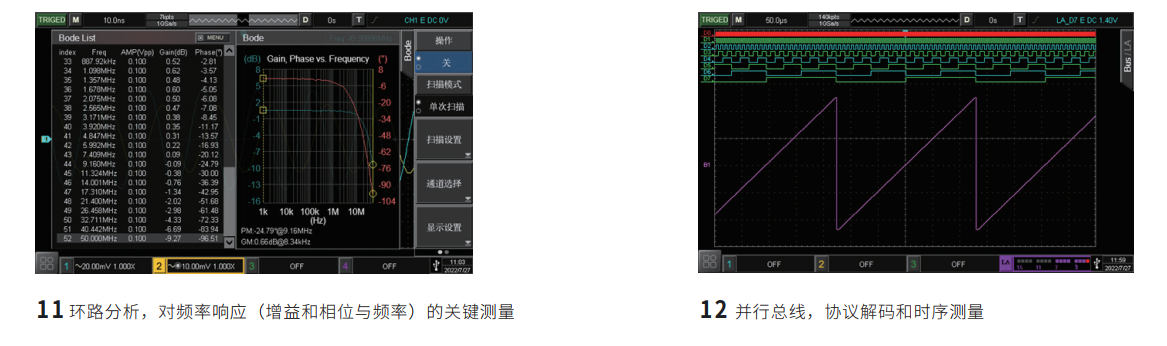

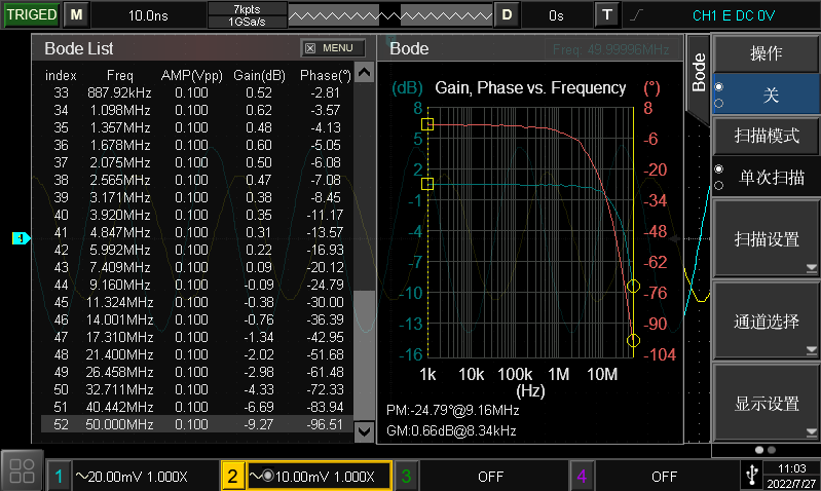

波特图
用于环路分析。是一种经常用于表征当今各种电子设计的频率响应（增益和相位与频率）的关键测量，包括无源滤波器、放大器电路和开关模式电源的负反馈网络。

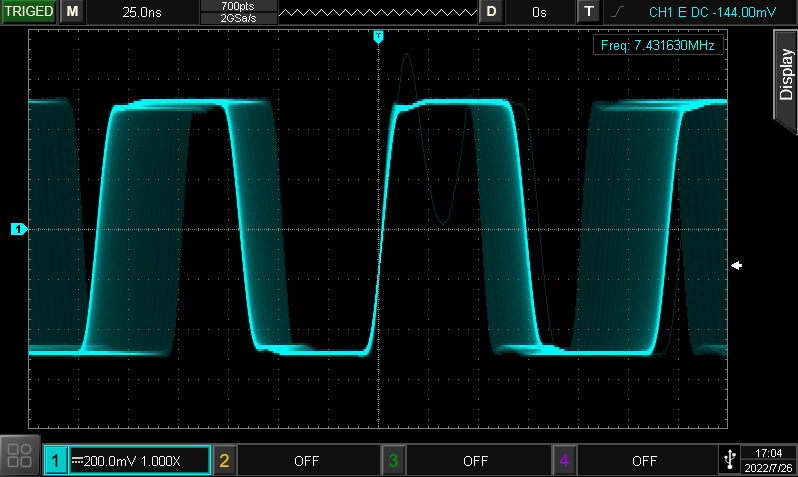

256级灰度显示
256级波形灰度显示，提供类似模拟示波器的荧光效果显示，不仅显示波形随时间的变化信息，而且能及时体现信号出现的概率。

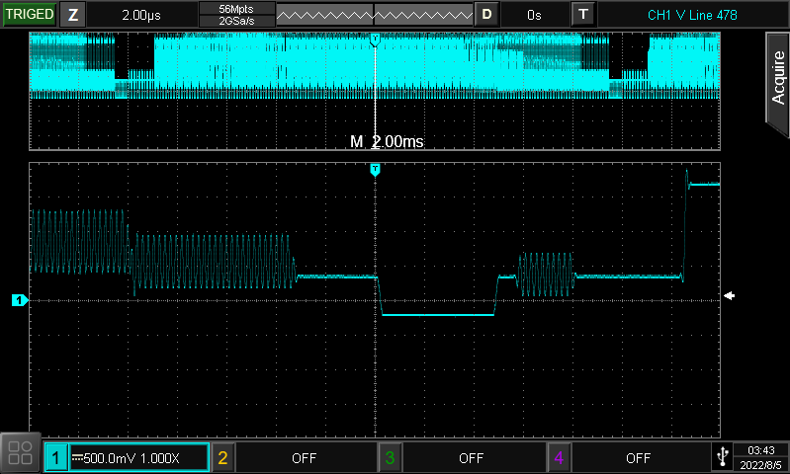

存储深度每通道56Mpts
每通道56Mpts存储深度，观测四路信号同时，还可以分析波形细节

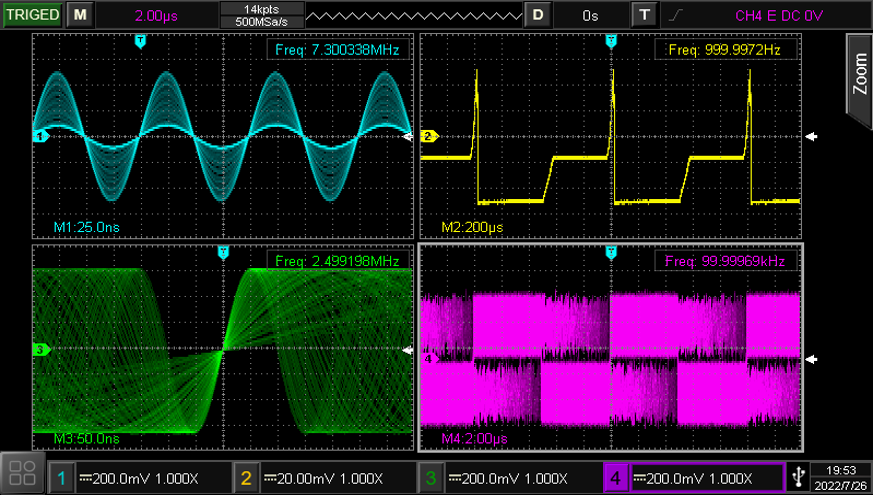

通道分屏功能Multi-Scopes
波形显示上更加人性化，方便用户体验与分析波形细节
