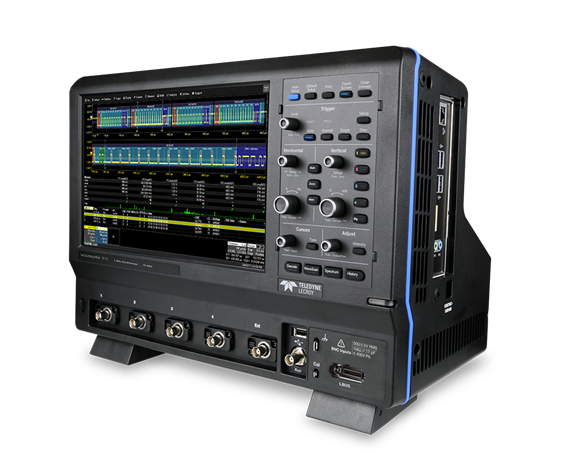

Wavesurfer510 示波器

简单介绍

1GHz带宽, 10GS/s实时采样率, 4通道, 存储深度16 Mpts每通道, 32 Mpts (叠加模式) (5,000 分段数量)，DSO with 12.1”触摸显示屏.

Wavesurfer510示波器                  的详细介绍

1GHz带宽, 10GS/s实时采样率, 4通道, 存储深度16 Mpts每通道, 32 Mpts (叠加模式) (5,000 分段数量)，DSO with 12.1”触摸显示屏.

1. 示波器主要参数：带宽1GHz，上升时间415ps，4个模拟通道，

2. 每通道实时采样率10GS/s（4通道全开），RIS模式下采样率50G/s，

3. 存储深度≥16Mpts/ch，*大32 Mpts

4. 时基范围：200 ps/div - 1000s/div；分段存储器：≥10,000段

5. 垂直灵敏度范围：50Ω：1 mV/div - 1 V/div，1MΩ：1 mV/div - 10 V/div；

6. 垂直分辨率：8-Bit，增强分辨率（ERES）模式11-Bit；DC增益精度：≤±(1%)全标；

7. 示波器显示系统：屏幕分辨率不低于1280 x 800 像素，带触摸屏功能，尺寸≥12.1英寸TFT-LCD彩色显示器。

8. 示波器自带windows 7 操作系统，处理器 CPU I3或以上，内存8GB或以上,256G固态SSD硬盘

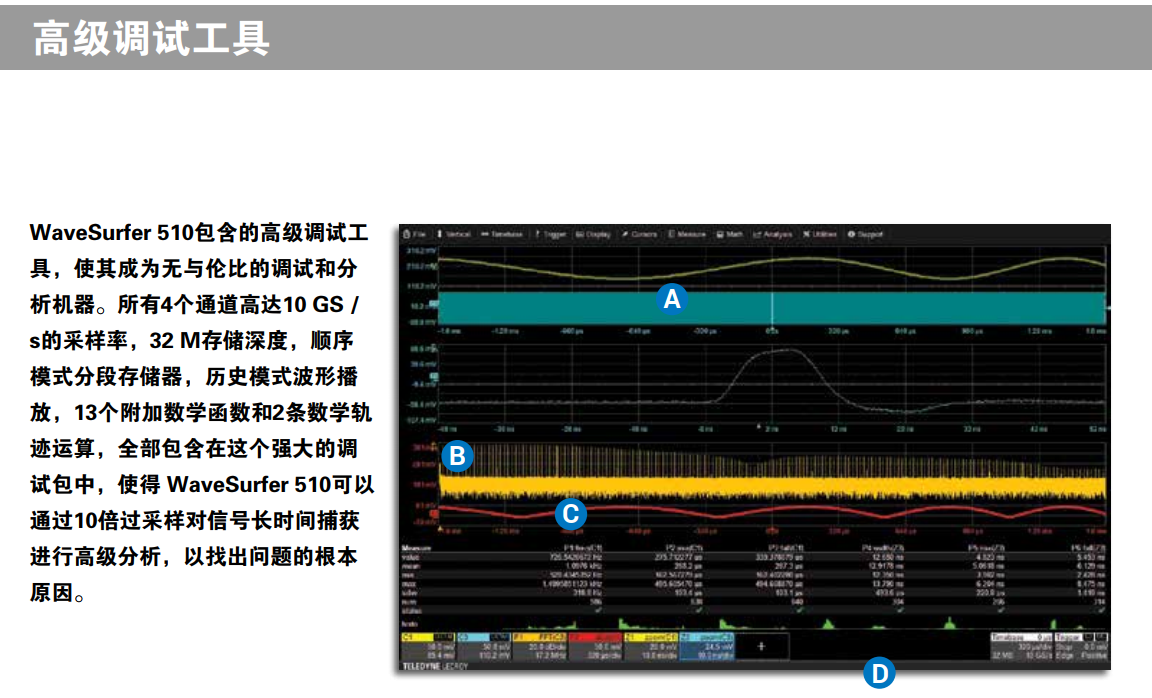

9. 波形自动测量功能：同时显示统计测量参数≥6组，标配测量参数的直方图和趋势图显示

10. 数学函数运算功能：函数包括：加，减，乘，除，**值，平均值（加或连续），导数，包络，增强分辨率（至11-bit），Floor，积分，反转，倒数，Roof，平方，平方根和FFT（高达1Kpts，支持功率频谱输出和矩形，VonHann和FlatTop窗口）。一次可以定义一个数学函数，两个函数可以连接起来。

11. 标配波形搜索与扫描工具，能够对波形中的毛刺、欠幅、非单调、脉冲宽度、占空比、上升/下降时间、频率、周期等参数进行搜索，并且在搜索到结果之后自动进行触发和数据保存。

12. 电源功率分析PWR软件。

13. 频谱分析Spectrum软件。

14. 协议分析软件I2C, SPI。

15. MAUI **用户交互界面、LabNoteBook-归档和报告生成工具

16. 分段存储器的顺序模式WaveScan- **搜索和查找工具

17. 输入输出接口AUX，输出USB，以太网

18. 三年的**保修服务，探头保修一年
