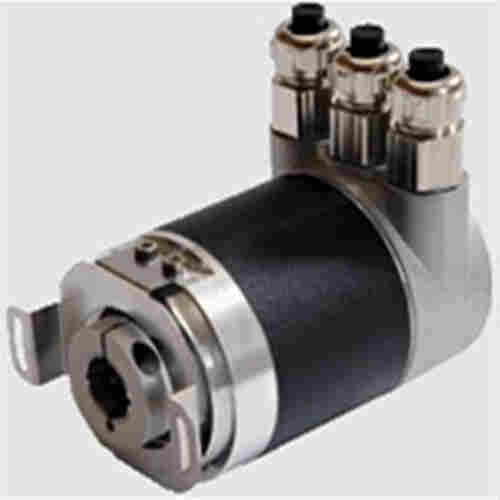

倍加福*值编码器PVM58N-011AGR0BN-1213多圈式
单圈*值编码器到多圈*值编码器。
*值旋转单圈*值编码器，以转动中测量光电码盘各道刻线，以获取*的编码，当转动过360度时，编码又回到原点，这样就不符合*编码*的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈*值编码器。
测量旋转过360度范围，用到多圈*值编码器，编码器生产运用钟表齿轮机械原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的*编码器就称为多圈式*编码器，它同样是由机械位置确定编码，每个位置编码*不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，使用往往富裕较多， 这样在安装时不必要费劲找零点， 将某一中间位置作为起始点就可以了，大大简化了安装调试难度。
PVM58
多圈*值编码器
工业标准外壳 ∅58 mm, PROFIBUS 接口, 30 位，多匝, 速度传输, 更广泛的扩展功能, 机壳类型: 58 mm, 轴类型: 实心轴, 检测类型: 光电采样, 接口类型: PROFIBUS
技术参数节选 PVM58
通用规格
检测类型 光电采样
设备类型 多圈*值编码器
电气技术规格
工作电压 10 ... 30 V DC
空载电流 * 230 mA 在 10 V DC 时
* 100 mA 在 24 V DC 时
功耗 * 2,5 W
可用前的时间延迟 < 1000 ms
线性度 ±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB
输出码 二进制码
Code course（计数方向） 可编程，
顺时针递增（顺时针旋转，code course 递增）
顺时针递减（顺时针旋转，code course 递减）
接口
接口类型 PROFIBUS
分辨率
单圈 可达 16 Bit
多匝 14 Bit
体解决方案 可达 30 Bit
传输速率 0,0096 ... 12 MBit/s
符合标准 PNO 型材 3.062，RS-485
连接
端子盒 在可拆卸的外壳盖中
符合标准
防护等级 DIN EN 60529，IP65
IP66、IP67（含轴封）
气候测试 DIN EN 60068-2-30 ，无冷凝
发射干扰 EN 61000-6-4:2007
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
和证书
UL cULus ，一般用途，2 类电源
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
材料
组合 1 外壳：带粉末涂层的铝材
法兰：铝
轴：不锈钢
组合 2 (Inox) 外壳：不锈钢
法兰：不锈钢
轴：不锈钢
质量 大约 600 g （组合 1）
大约 1200 g （组合 2）
旋转速度 * 12000 min -1
惯性力矩 30 gcm2
起始扭矩 ≤ 3 Ncm （无轴封的型号）
轴负载
轴向 40 N
径向 110 N
*编码器*编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线编排，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组百从2的零次方到2的n-1次方的*的2进制编码（格雷码）。*编码器由机械位置确定编码，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。*型编码器有量程范围，适合用在一些特殊机床上。
