GDS-1102A-U数字存储示波器 的详细介绍
GDS-1102A-U数字存储示波器，带宽：100MHz；通道数：2通道；实时采样率1GSa/s, 等效采样率25GS/s ，2M存储深度；5.6"彩色 TFT LCD 显示，GDS-1102A-U数字存储示波器支持U盘存储.
随着讯号的日趋复杂, 数字示波器就算取样率再高也很有可能无法完整的呈现讯号的全貌或是讯号与讯号之间的相对关系. GDS-1000A-U系列数字示波器, 提供 70/ 100/ 150MHz频宽以及1GSa/s高速实时取样速度, 全新的MemoryPrime technolog更优化一般数字示波器因为长内存可能导致的波型更新率下降的问题, 让您在*有效率的状况下全速分析波型的细节.
5.7”高解析的彩色无亮点的TFT显示器, USB Host 及Device 接口的支持, 友善的操作人机接口...更重要的是GDS-1000A-U全系列均提供终身保固计划! 这所有的一切GW Instek只为了让追求**的您能够在花费*小测试成本下取得*大的利益, 并让您在工作上大显身手.
关于MemoryPrime技术
|
什么是大部分DSO所欠缺的特性？是足够的记录长度。您的DSO有足够大的记录长度吗？拥有2M点的记录长度，GDS-1000A-U能获取更多的波形资料。1GSa/s的采样率和2M点的记录长度，在单次波形捕获中至关重要。GDS-1000A-U使您在监测和观察单次波形事件的同时不遗漏任何细节信息，这些都是高采样率低记录长度的数位存储示波器所不可匹敌的。 |
易于操作 |
|
完善的功能获取模式和27种自动测量功能帮助用户**测量与撷取波形参数。*的Auto-Set功能自动抓取并快速显示波形。凭借加、减、乘以及FFT,FFTrms 与Zoom FFT功能，GDS-1000A-U系列使用户实时了解测量结果，以*小的运算成本获取丰富的测试信息。 |
观察-延迟ON/OFF |
|
为了方便波形的观察和分析，GDS-1000A-U系列具备**产品中常见的延迟打开/关闭功能。延迟打开，用户可以通过触发点的补偿观测到信号。拥有这个特性，水平刻度和对应波形能沿延迟点(而非触发点)展开和收缩，方便观察波形某位置的详细信息。 |
观察-从地/中心展开 |
|
在数位存储示波器中，“交流耦合”通常起着隔直通交的作用，对观测含有较大直流偏压的微小交流信号非常有用。由于存在交流耦合，微小的交流信号可以在荧幕中心测量或检测到。然而对于频率要求严格的场合，就像低频成分可能会被削弱一样，容性负载也会引起波形失真。沿地/中心展开功能使垂直刻度沿地或荧幕中心展开，避免了容性负载导致波形失真的现象发生。 |
FFT & FFTrms |
|
数位存储示波器的FFT功能常用于观察信号的基波和谐波成分，通常以分贝(dB)表示。然而以dB为单位，有时却难以确定噪声频谱中的信号基频。GDS-1000A-U系列的FFTrms功能可以为您轻松解决难题。Zoom FFT测量功能提供灵活的观察方式，您能够水平移动FFT波形并将其放大高达20倍，观察FFT信号得心应手。 |
PC 远端控制软件 |
|

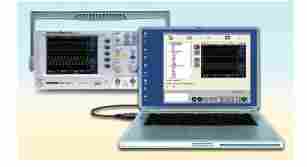

使用者可免费下载Freewave 软件 ,以透过USB界面连接至PC做远端控制 FreeWave软件可以将荧幕截图保存为图像档(.bmp/.jpg)，也可以实时记录波形资料(.csv)和影像档(.wmv)，不仅能长时间持续监控和记录波形，先前记录的波形也能**观测。另外仪器设置也无需复杂的指令操作，FreeWave使您事半功倍。 |
终身保固 |
|
购买GDS-1000A-U系列数位存储示波器，享受终身保修服务 GDS-1000A-U数位存储示波器提供全球终身保修，我们相信您同我们一样对它的质量充满信心。我们向您*，购买GDS-1000A-U，您将拥有低维护成本、高质量、经济型的数位存储示波器。全球联保服务，无论您身在何处，即使仪器停产我们也为您提供至少5年的**支持。有关终身保修服务的详细信息和适用条件请登录固纬电子网站www.gwinstek.com/llw或联系您*近的经销商。 |
特点:
2通道, 150 / 100 / 70 MHz频宽
双取样模式: 1GSa/s即时取样率以及25GSa/s等效取样率
内2M大记忆体
垂直电压提供: 2mV~10V/div范围
水平时间扫描范围1ns~50s/div
全系列5.6”彩色无亮点TFT LCD
数**算提供+, -, x, FFT, FFTrms, Zoom FFT
支持27项自动量测功能
USB Host&USB Device接口
Go/NoGo功能
数据记录器
终身保固
| GDS-1072A-U | GDS-1102A-U | GDS-1152A-U | |
垂直系统 | |||
| 通道数 | 2 | ||
| 带宽 | DC ~ 70MHz (-3dB) | DC ~ 100MHz (-3dB) | DC ~ 150MHz (-3dB) |
| 上升时间 | <约5ns | <约3.5ns | <约2.3ns |
| 灵敏度 | 2mV/div ~ 10V/div (1-2-5 步进) | ||
| **度 | ±(3% x |读出数值|+0.1 div + 1mV) | ||
| 输入耦合 | AC, DC & 接地 | ||
| 输入阻抗 | 1MΩ±2%, ~15pF | ||
| 极性 | 正向 ，反向 | ||
| *大输入 | 300V (DC+AC peak), CATII | ||
| 波形信号处理 | + , - , x, FFT, FFTrms, Zoom FFT | ||
| 偏移范围 | 2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V 10V/div : ±300V | ||
| 带宽限制 | 20MHz (-3dB) | ||
触发系统 | |||
| 触发源 | CH1 , CH2 , 电源, 外部触发 | ||
| 触发模式 | 自动, 普通, 单次, TV, 边沿, 脉宽 | ||
| 触发耦合 | AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 | ||
| 灵敏度 | DC ~ 25MHz : 约 0.5div 或 5mV | ||
外部触发 | |||
| 范围 | ±15V | ||
| 灵敏度 | DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV | ||
| 输入阻抗 | 1MΩ±2% , ~ 15pF | ||
| *大输入 | 300V (DC AC peak) , CATII | ||
水平系统 | |||
| 扫瞄范围 | 1ns/div ~ 50s/div (1-2.5-5 步进); 滚动模式 : 250ms/div ~ 50s/div | ||
| 显示模式 | 主时基, 窗口, 窗口放大, 滚动, X-Y | ||
| 准确度误差 | ±0.01% | ||
| 前置触发 | *大10 div | ||
| 后置触发 | 1000 div | ||
X-Y 模式 | |||
| X-轴输入 | 通道 1 | ||
| Y-轴输入 | 通道 2 | ||
| 相位移 | ±3° 在 100kHz | ||
信号获取系统 | |||
| 实时采样率 | *大1GSa/s | ||
| 等效采样率 | *大25GSa/s | ||
| 垂直分辨率 | 8bit | ||
| 记录长度 | *大2 Mega点 | ||
| 获取模式 | 采样, 峰值侦测, 平均 | ||
| 峰值测量 | 10ns (500ns/div ~ 10s/div) | ||
| 平均次数 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | ||
游标及测量系统 | |||
| 电压测量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | ||
| 时间测量 | 频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比 | ||
| 延迟测量 | 8种时间延迟量测 | ||
| 游标测量 | ΔV ΔT | ||
| 计频器 | 分辨率: 6 位 | ||
控制面板功能 | |||
| 自动设定 | 自动调整垂直系统，水平系统，触发电平 | ||
| 存储 | 高达15组面板设定 | ||
| 波形存储 | 15 组波形 | ||
显示系统 | |||
| TFT LCD | 5.7英吋 | ||
| 显示分辨率 | 234 x 320 点 | ||
| 显示格线 | 8 x 10 格 | ||
| 显示亮度 | 可调整 | ||
接口 | |||
| USB Device | USB1.1 & 2.0 全速兼容 (不支持印表机和FLASH闪存) | ||
| USB Host | 图像 (BMP), 波形数据 (CSV), 和面板设定 (SET) | ||
电源 | |||
| 电压范围 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自动选择 | ||
其他功能 | |||
| 多国语言选单 | 有 | ||
| 即时帮助 | 有 | ||
附件 | |||
| 用户手册 x 1 电源线 x 1 GTP-150A-2 探棒(10:1/1:1) x 2 | |||
| 尺寸和重量 | |||
| 310(W) x 142(H) x 140(D)mm 约 2.5kg | |||
