GDS-1052-U

简单介绍

GDS-1052-U数字存储示波器，带宽：50MHz；通道数：2通道；实时采样率250MSa/s, 等效采样率25GS/s ，4K存储深度；5.7"彩色 TFT LCD 显示，GDS-1052-U数字存储示波器支持U盘存储

GDS-1052-U数字存储示波器                  的详细介绍

GDS-1052-U数字存储示波器，带宽：50MHz；通道数：2通道；实时采样率250MSa/s, 等效采样率25GS/s ，4K存储深度；5.7"彩色 TFT LCD 显示，GDS-1052-U数字存储示波器支持U盘存储。

GDS-1000-U系列是一款通用双通道示波器，提供50MHz~100MHz带宽，满足多样化教学要求和基本工业需要。结合直观的仪器接口设计和5.7’’彩色TFT LCD显示器，用户可以感受到****的测量乐趣。  GDS-1000-U系列采用双采样模式，250MSa/s实时采样率和25GSa/s等效采样率，用户可以灵活选择。快速波形处理能力、*的触发功能、2.5kg轻量设计，GDS-1000-U的高完全为用户所青睐。GDS-1000-U系列也被认为是可替代模拟示波器的DSO。  GDS-1000-U的USB Host和USB Device接口操作简单，用户可以通过USB Device远程控制仪器，通过USB Host直接存储数据，还能启用数据记录功能监控时间序列内的波形数据。  之，直观的用户界面、易于操作的设计、多种测量功能以及富有竞争力的价格，无疑使GDS-1000-U系列成为示波器中的佼佼者。

GDS1000-U系列GDS-1052-U |GDS-1072 -U|GDS-1102-U数字储存示波器，是固纬针对实用性测试要求推出的位的高性能数字储存示波器，以其*的测试和低廉的价位占据工厂的生产测试，工程维修，教育科研市场很重要的市场份额，经过多年的客户使用检验证明是目前低端数字示波器产品的*优的选择！目前主要有三个型号GDS-1052-U |GDS-1072 -U|GDS-1102-U带宽分别：50MHz、70MHz、100MHz，同时客户选购GDS1000享有固纬的“终身保修计划”。GDS-1000-U系列数字示波器250MSa/s高速实时取样速度.

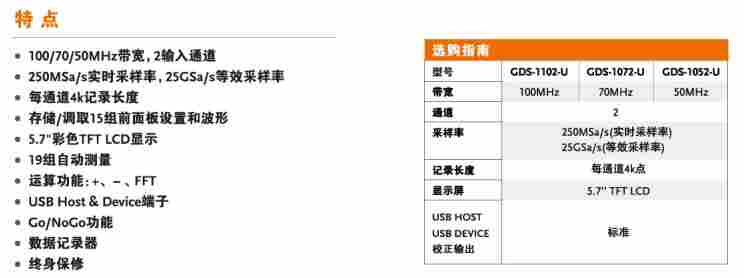

* 100 / 70 / 50 MHz 带宽

* 2 输入通道

* 250MSa/s 实时采样率和 25GSa/s 等效采样率

* 4k存储深度/CH

* 高达10ns的峰值侦测

* 15组的面板设定和波形存储/调出

* 5.7" TFT 全彩显示

* 19 组自动测量

* 水平扫描: 1nS ~ 50S/div

* 支援USB Host 与Device 存取

* Go/NoGo 测试功能

* 数据记录器

* 终身保固

	GDS-1052-U	GDS-1072-U	GDS-1102-U
垂直系統
通道數	2	2	2
帶寬	DC ~ 50MHz （-3 dB）	DC ~ 70MHz （-3 dB）	DC ~ 100MHz （-3 dB）
上升時間	<約7ns	<約5ns	<約3.5ns
頻寬限制	無	20MHz （-3 dB）	20MHz （-3 dB）
靈敏度	2mV/div ~ 10V/div （1-2-5 步進）
精確度	±（3% x |讀出數值|+0.1 div + 1mV）
輸入耦合	交流, 直流 & 接地
輸入阻抗	1M±2%, ~16pF
極性	正向, 反向
*大輸入	300V （DC+AC peak）, CATII
波形信號處理	+ , - , FFT
偏移範圍	2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V ;10V/div:±300V
觸發系統
觸發源	CH1, CH2, LINE, EXT
觸發模式	自動, 普通, 單次, TV, 邊沿, 脈衝寬度
觸發耦合	AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制
靈敏度	~0.5div 或 50mV （DC~25MHz）   1.5div 或15mV（25~50MHz）	~0.5div 或 50mV （DC~25MHz）   1.5div 或15mV（25~70MHz）	~0.5div 或 50mV （DC~25MHz）   1.5div 或15mV（25~100MHz）
外部觸發
範圍	DC: ±15V ,AC: ±2V
靈敏度	DC ~ 25MHz : ~ 50mV ; 25M ~ 50/70/100MHz : ~100mV
輸入阻抗	1MΩ±2% , ~ 16pF
*大輸入	300V （DC +AC peak） , CATII
水平系統
掃瞄範圍	1ns/div ~ 50s/div （1-2.5-5 步進）; 滾動模式 : 50ms/div ~ 50s/div
顯示模式	主時基, 窗口, 窗口放大, 滾動, X-Y
準確度誤差	±0.01%
前置觸發	*大10 div
後置觸發	1000 div
X-Y 模式
X-軸輸入	通道 1
Y-軸輸入	通道 2
相位移	±3° 在 100kHz 時
信號獲取系統
即時取樣率	*大250MSa/s
等效取樣率	*大25GSa/s
垂直解析度	8 bits
記錄長度	*大4K 點
獲取模式	一般, 峰值偵測, 平均
峰值測量	10ns （500ns/div ~ 50s/div）
平均次數	2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游標及測量系統
電壓測量	Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot
時間測量	頻率, 週期, 上升時間, 下降時間, 正脈寬, 負脈寬, 週期比
游標測量	ΔV, ΔT,1/ΔT
計頻計	解析度: 6 位 精確度: ±2% ,頻率範圍:20Hz 到*大輸入頻寬 信號源:除視頻觸發模式下, 所有可用觸發源
控制面板功能
自動設定	自動調整垂直系統, 水平系統, 觸發位準
面板設定存儲	15組面板設定條件
波形存儲	15 組波形
顯示系統
TFT LCD	5.7 英吋
顯示器解析度	234 x 320 點
顯示格線	8 x 10 格
顯示亮度	可調整
介面
USB Device 介面	相容USB1.1 & 2.0 全速模式
USB Host 介面	圖像 （BMP）, 波形數據 （CSV）, 設置 （SET）
電源
線性電壓範圍	交流 100V ~ 240V , 48Hz ~ 63Hz , 自動選擇
其他功能
多國語言菜單	有
在線幫助	有
Go/NoGo測試功能	有
資料記錄器	有
尺寸和重量
	310（W） x 142（H） x 140（D）mm, 約 2.5kg
